家用照明开关的种类家用照明开关接线图

家用照明开关的种类及特征：
1、声控开关。
2、几开几控：
几开：表示一个面板上有几个按键。

单控：普通的按键开关。

单控开关：
单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。如：厨房使用单控单联的开关，一个开关控制一组照明灯光；在客厅可能会安装三个射灯，那么可以用一个单控三联的开关来控制。

双控：

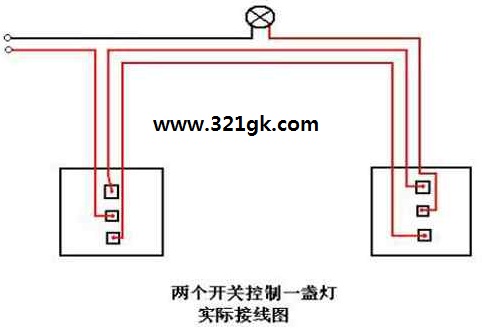

双控开关可以与另一个双控开关共同控制一个灯。进屋开灯，回卧室关灯便是使用双控开关。
双控开关：

双控开关在家庭电路中也是较常见的，也就是两个开关同时控制一件或多件电器，根据所联电器的数量还可以分双联单开、双联双开等多种形式。双开关用得恰当，会给家居生活带来很多便利。如：卧室的照明灯，一般可以在进门的门旁边安装一个开关控制，然后在床头上再接一个开关同时控制这个顶灯，那么，进门时可以用门旁的开关打开灯，关灯时直接用床头的开关就可以了，非常的方便，尤其是冬天天冷时更显得实用。

一位双路换向开关：
又称中途开关、三控开关、多控开关。可安在两个双控开关中间，三个开关共同控制一个灯。

报警开关：

适用于智能小区、酒店、写字楼等场所，当发生紧急情况时，按下面板上的红色紧急按钮，通知控制中心，达到报警的目的。

调光开关：
本开关主要用于调节白炽灯（普通钨丝灯泡）的亮度，节约电能。
产品性能指标：
工作电压：AC 220V（+/-）10%，50Hz 负载总功率：小于等于500W 负载：白炽灯
注：不能用来控制日光灯或荧光灯

调光/调速开关
调光开关，主要是靠灯泡的纯电阻负载来实现的。一般最常见的就是改变灯泡的亮度的调光开关，但现在市场的调光开关的功能也越来越多，不仅可以控制泡灯的亮度以及开启、关闭的方式，而且有些调光还可以随意改变光源的照射方向，这些对于日常生活中是很有帮助的。比如：可以在开灯时让灯光逐渐变亮，也可在关灯时让灯光慢慢变暗，直到关闭。

调速开关，主要是靠电感性负载来实现的。一般调速开关是配合电扇使用的，可以通过安装调速开关来改变电扇的转速。

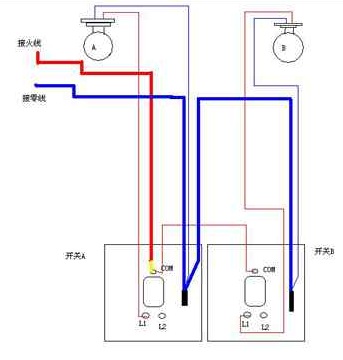

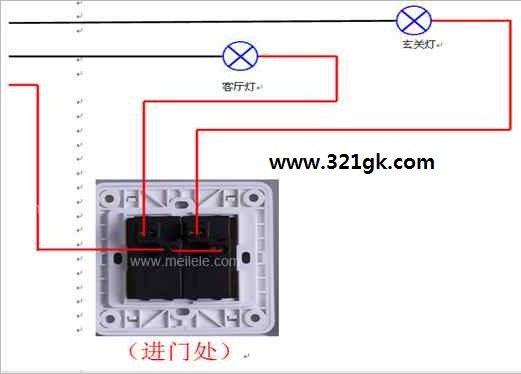

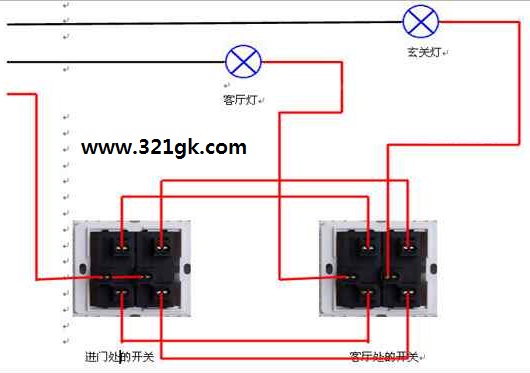

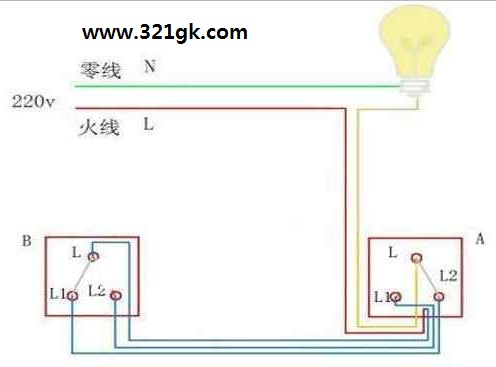

家用照明开关接线图

　　1、电源火线要接进一个开关的L，再把所有L串连起来。零线要全部接在一起。单开的六根线全部接在L1上。双联的L1，L2端都要接。通上电源后，开关不管是在开或关的位置，L1，L2端总是有一端有电，如果没电，开关坏了。还有L1，L2不可以串连，不然灯永远不会亮。
