单开开关+插座的连接方法单开单控和单开双控实物接线图

三根线应该是一火一零一地线。单开开关+插座的连接方法如下。开关上的L孔和插座上的L孔接火线。插座上的N也接零线，标有接地符合的孔，接地线。开关标有L1L2（不同的开关有不同的标法）的孔接灯的控制线。如果用开关控制插座，火线进开关L孔，开关L1孔出线接插座L孔。

单开单控和单开双控的区别_单开单控和单开双控实物接线图

单开单控，单开双控，都是电器开关控制方法。
（1）单开单控：开关面板上只有一个开合键组成，单独控制一个电路。一般卧室里用的都是双控的，客厅、厨房、卫生间、阳台、过道、玄关这些地方都是使用单控开关的。
（2）单开双控：两个控制面板上各有一个开关按钮，两个开关按钮同时控制一个电路。双控更具人性化，极大的方便了步行不方便的人群，可以在不同的地方控制开关同一盏灯，比如：卧室进门一个，床头一个，同时控制卧室灯。

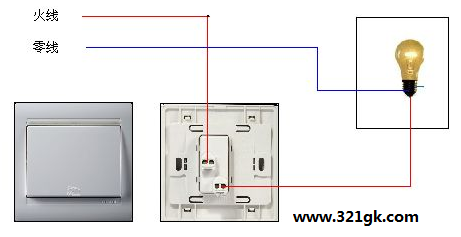

单控开关有两个接线柱，只有一个接点，接通或者断开。接线请看下图：

双控开关有三个接线柱，有两个接点，一个接点接通的同时另一个接点断开。接线请看下图：
