功能是电力接受、变压及分配，但输入电能的电压在35kV以下。
配电房对电能进行接收、分配、控制与保护，不对电能进行变压。
开闭所：是全金属密闭，能够在室外运行的35KV电压等级以下的开关柜组合。开闭所是输电部分的，它不存在变压器等用电设备，构成部分主要为和环开关，电抗器等部件。配电室是消耗电能的部分。主要组成为各个等级的变压器，功能是将电压按一定等级分配下去，满足用电设备或用户的使用条件。
开闭所也指用于接受电力并分配电力的供配电设施，高压电网中一般称为开关站。一般用于电力的接受与分配的35KV以下的中压电网中的叫开闭所或开闭站。
配电房：电压等级在35KV等级以下，内部安装有开关、互感器、电容器以及相关的保护测量装置；配电房严格意义说只有配电功能，没有变电功能，也就是不应设有10KV变压器。
变电所：一般指电压等级在110KV以下的降压变电站；
变电站：各种电压等级的升压、降压变电站。

电气原理图绘制的基本步骤和注意事项

（1）根据确定的拖动方案和控制方式设计系统的原理框图。
　　（2）设计出原理框图中各个部分的具体电路。设计时按主电路、控制电路、辅助电路、联锁与保护、总体检查反复修改与完善的先后顺序进行。

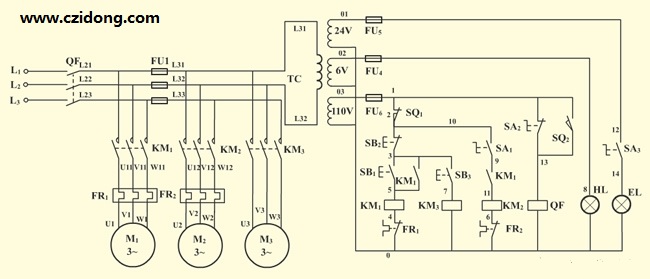

　　（3）绘制总原理图。
　　（4）恰当选用电器元件，并制订元器件明细表。
一、电路绘制

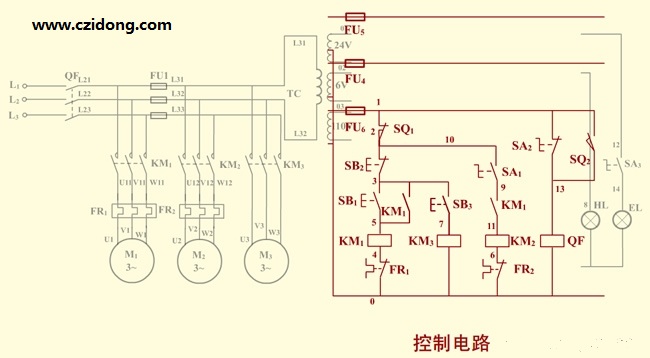

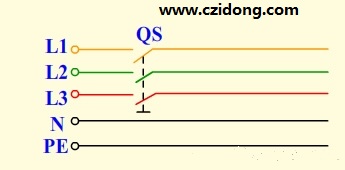

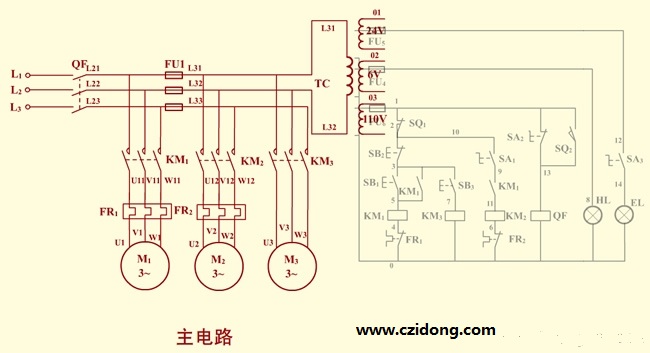

电气原理图绘制一般包括电源电路、主电路、控制电路、信号电路及照明电路的绘制。

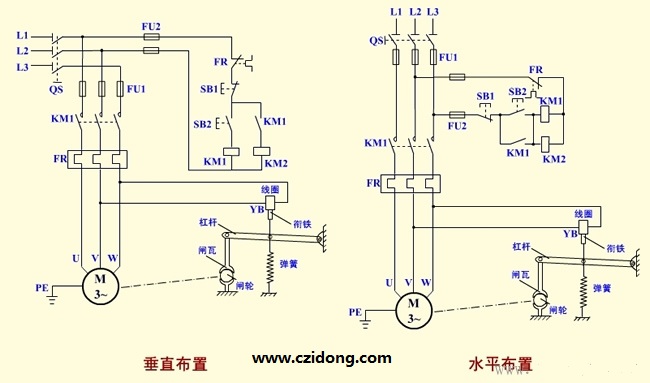

二、原理图可水平布置，也可垂直布置。
