当变压器出现内部故障时，产生的气体将聚集在瓦斯继电器的上部，使油面降低。当油面降低到一定程度后，上浮筒便下沉，使水银接点接通，发出信号。如果是严重故障，油流会冲击挡板，使之偏转，并带动挡板后的连动杆向上转动，挑动与水银接点卡环相连的连动环，使水银接点分别向与油流垂直的两侧转动，两水银接点同时接通，使开关跳闸或发出信号。
常用瓦斯继电器有浮子式和挡板式两种。挡板式瓦斯继电器。是将浮子继电器的下浮子改为挡板结构。这两种瓦斯继电器的区别是，后者的挡板结构不随油面下降而动作，而是在油的流速达到每秒0.6~1.0米时才动作，所以挡板式瓦斯继电器遇到油面下降或严重缺油时，不会造成严重瓦斯误动跳闸。
没看完这些之前你敢说你了解热继电器

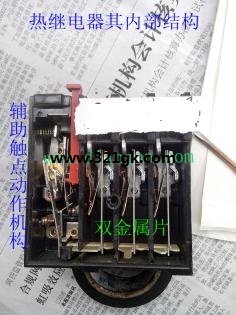

热继电器是由双金属片和围绕在双金属片外面的电阻丝组成的（见本文最后附图）。它在电控线路当中对电动机其过载保护功能。常用的热继电器有JR0、JR36、JRS1、JR16B和T系列等。本文将为大家着重介绍一下热继电器的选用以及安装使用方面的资料。
一、热继电器的选用标注
1、热继电器类型的选择。一般轻载启动，长期工作的电动机或间断长期工作的电动机控制回路，可选用两相结构的热继电器；当电压电压的均衡性和工作环境较差时，或者多台电动机功率差别较大时，应选用三相结构的热继电器；而三角形连接的电动机则最好选用带有断相保护装置的热继电器。
2、热继电器的额定电流应略大于电动机的额定电流。
3、热继电器整定电流的选择。一般将热继电器的整定电流调整到等于电动机额定电流；对于抗过载能力差的电动机，可将热继电器的整定电流调整到电动机额定电流的0.6-0.8倍之间；对于启动时间较长、拖动冲击性负载的电动机，应将热继电器的整定电流调节到电动机额定电流的1.1---1.15倍。
二、热继电器的安装、使用和维护
A、必须选用与被保护电动机额定电流相符的热继电器，若不匹配，则失去其保护功能；
B、热继电器除接线端子处的螺钉外，其余螺钉均不得擅自松动，否则其保护特性将被改变；
C、当热继电器与其它电器设备安装在一起时，应将其安装在其它电器的下方，防止其动作特性受到其它电器发热的影响；
D、热继电器脱扣动作后，若要再次启动电动机，必须待热元件冷却后，才能使热继电器复位，一般自动复位需要等待5分钟，手动复位也需等待2分钟；
E、当电动机启动时间较长时或操作过于频繁时，会使热继电器误动作或烧毁电器，故这种情况下一般不用热继电器做过载保护；
F、热继电器的整定电流必须按照电动机的额定电流进行调整，决不允许弯折双金属片；

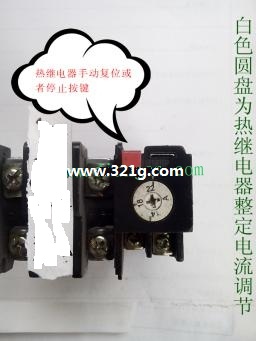

G、为使热继电器的整定电流与负载的额定电流相符，可以转动其调节旋钮使所需的电流值对准白色箭头。若需要使用两刻度之间的整定电流值，可按比例转动调节旋钮，并在实际使用时加以微调即可。
