热继电器的常开和常闭触点的作用,是控制与之相连的控制电路的通电或断电。
用的最多的是其常闭触点。例如在电动机运行电路中,常闭触点被串接在电动机的控制电路中,当串接在电动机主回路中的热元件受热发生变形时,迅速切断控制回路,从而使主回路断电保护电动机。若同时在其常开触点上串联指示灯,则控制指示灯在电动机过载断电后,闭合接通指示灯发光示警。
热继电器的常开主要起报警,主要是向后台传递热继电器脱扣信号,提醒运行人员采取措施和故障指示。

热继电器哪个是常开常闭点

按下那个STOP按钮,常闭触点断开,对常开触点没有作用,设计上就是这样的,可以看一下相关说明书都是这样说的。
当电机过载的时候,热继保护跳的时候,常闭和常开点才会同时动作,常开的不是脉冲信号,是常开转成持续常闭的,当按复位按钮后会解除保护。
  用得最多的是其常闭触点。例如在电动机运行电路中,常闭触点被串接在电动机的控制电路中,当串接在电动机主回路中的热元件受热发生变形时,迅速切断控制回路,从而使主回路断电保护电动机。若同时在其常开触点上串联指示灯,则控制指示灯在电动机过载断电后,闭合接通指示灯发光示警。

热继电器原理图_热继电器工作原理图

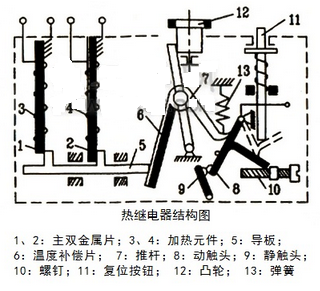

热继电器基本结构由热元件、触头系统、动作机构、复位按钮、整定电流装置和温度补偿元件等部分组成。如图所示热继电器结构原理图

热元件共有两块,是热继电器的主要部分,它是由双金属片1、2及围绕的双金属片外面的电阻丝组成。双金属片是由两种热膨胀系数不同的金属片焊合而成。使用时将电阻丝直接串接在异步电动机的两相电路上。常闭触头8与9接于电动机控制电路的接触器线圈支路上。当电动机绕组因过载引起过电流时,并经一定时间后,发热元件所产生的热量足使双金属片1和2弯曲,并推动导板5向右移动一定距离,导板5又推动温度补偿片6与杠杆7,使动触头8与静触头9分开,从而使电动机线路接触器断电释放,将电源切除起到保护作用。电源切断后,热继电器开始冷却,过一段时间双金属恢复原状,于是触头8在弹簧13的使用下,自动复位与触头9闭合。
这种热继电器也可用手动复位。这时只要将螺钉10拧出到一定位置,使触头8的转动超过一定角度,在此情况下,即使双金属片冷却,触头8也不能自动复位,必须采用手动。即按下复位按纽11使触头8变位,这在某种要求故障未被排除而防止电动机再行起动的场合是必须的。 (责任编辑:admin)
