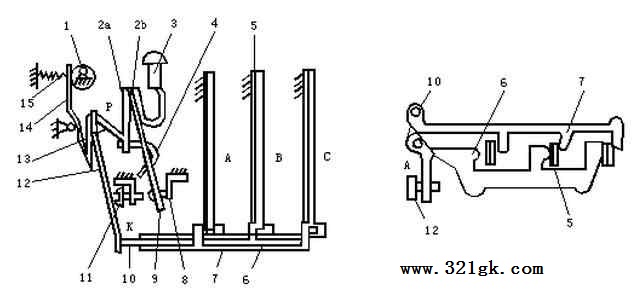

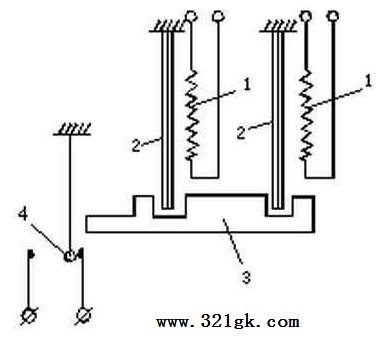

热继电器工作原理图解 热继电器的工作原理是由流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。一般用“FR”表示,继电器作为电动机的过载保护元件,有体积小,结构简单、成本低等优点。 热继电器工作原理示意图如下图: 图一 图一热继电器工作原理示意图 1——热元件; 2——双金属片; 3——导板; 4——触点。 图二 图二热继电器结构示意图,图二中: 1——电流调节凸轮; 2——片簧(2a,2b); 3——手动复位按钮; 4——弓簧片; 5——主金属片; 6——外导板; 7——内导板; 8——常闭静触点; 9——动触点; 10——杠杆; 11——常开静触点(复位调节螺钉); 12——补偿双金属片; 13——推杆; 14——连杆; 15——压簧。 以图二为例进行工原理作简要介绍: 若电动机出现过载情况,绕组中电流增大,通过热继电器元件中的电流增大使双金属片温度升得更高,弯曲程度加大,推动杠杆10→12→4→9,使触头9与静触头8断开与静触头11接通,从而断开交流接触器线圈电路,使接触器释放、切断电动机的电源,电动机停车而得到保护。 检查完毕,排除故障后可手动按压复位按钮3,使热保护继电器触点复位。无论手动复位还是自动复位都需要等待一段时间,即双金属片冷却时间。手动复位2分钟左右,自动复位为5分钟左右。 当需要自动复位时可以调节静触头11与动触头9之间的相对位置,使其能够自动复位。 12采用双金属片制作具有补偿作用。 (责任编辑:admin) |
