热继电器的选择什么是热继电器?热过载继电器动作原理图解

热继电器主要用于保护电动机的过载，因此选用时必须了解电动机的情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。
1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和启动的瞬间，热继电器应不受影响(不动作)。
2、当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。
3、当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。如果短时间内操作次数很多，就要选用带速饱和电流互感器的热继电器。
4、对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护。

什么是热继电器?热过载继电器动作原理图解

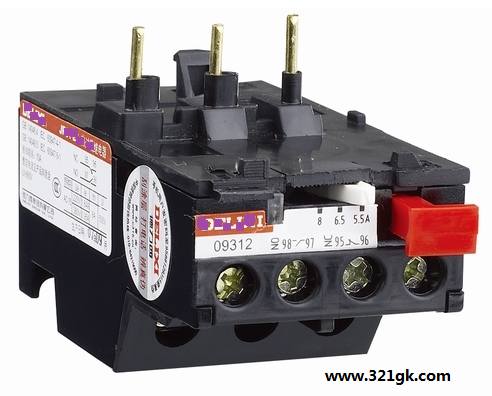

用于电动机或其它电气设备、电气线路的过载保护的保护电器叫热继电器。

1）热继电器的工作原理是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。

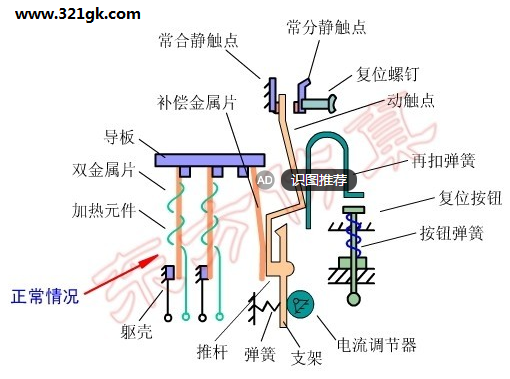

2）热继电器由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。下图中所示的双金属片下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。

3）热继电器动作后，双金属片经过一段时间冷却，按下复位按钮即可复位。
4）有些型号的热继电器还具有断相保护功能。热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。 (责任编辑：admin)
