时间继电器两个常开区分控制一个灯泡灯泡亮X秒灭Y秒自动循环

区分方法：
1、可以用万用表的电阻档，能方便地测量继电器的常开或常闭接点。常闭接点在继电器不动作时是闭合的，电阻为0；常开接点间此进电阻为开路。
2、一般继电器的转换接点，都是“先离后合”型：继电器衔铁动作时，将三个接点的中间一片推动，它离开一侧的常闭接点，再与另一侧的常开接点闭合，就如我们常见的单刀双位开关一样。
3、目前常见的模块式继电器一般是14个点，（4*1组）2个点是电源（也叫绕组）。其他的4个是公共点，4个是常闭（对应公共点）；4个是常开（对应公共点）。
或者有单组的继电器应该是5个点。2个是电源（绕组），剩余3个是1个公共点，1个常开点（对应公共点），1个常闭点（对应公共点）。

首先，继电器分得电和失电两个状态，1、2端子通电为得电，反之为失电。延时都是以得电或者失电的状态起始点作为时间零点开始延时的。
其次，正如大家说的，继电器的触点分常开和常闭两种触点，这里的常开和常闭，是指继电器自然状态时触点是断开的、闭合的。
我们现在把两种状态和两种触点进行组合，便得到了四种接点，如图。
3--4：这个触点叫它“常开延时闭合触点”，从得电开始延时，延时 t 秒闭合。
6--7：这个触点叫它“常开延时断开触点”，从失电开始延时。
3--5：“常闭延时闭合触点”，从失电开始延时。
6--8：“常闭延时断开触点”，从得电开始延时。
你说的是6--7和3--5，其实现在的教科书这种简化叫法确实不容易理解。
你看这种全称叫法是不是好理解些：
常开延时断开触点：“常开、得电闭合、失电延时断开触点”。
常闭延时闭合触点：“常闭、得电断开、失电延时闭合触点”。

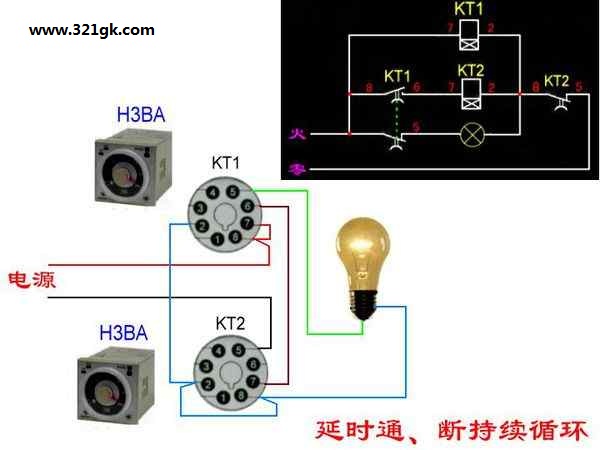

用时间继电器控制一个灯泡,灯泡亮X秒,灭Y秒,自动循环
