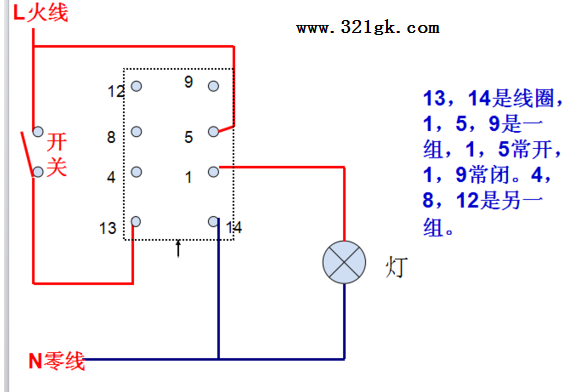

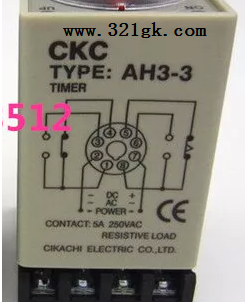

这是八角继电器的接线图，按照这个图接即可。  时间继电器哪个是线圈哪个是触点?时间继电器底座怎么接线 底座有标示 1到8脚。 2和7线圈。 1 3常开 1 4常闭。即时。 8 6常开 8 5常闭，延时。   时间继电器在励磁（线圈通电）时，经设定的延时时间后，常开接点闭合并且保持。直到时间继电器消磁（线圈断电）后，常开接点才断开。 (责任编辑：admin) |
八脚继电器座子如何接线 时间继电器哪个是线圈哪个是触点?
时间:2017-05-18 08:15来源:未知 作者:admin 点击:
次
八脚继电器座子如何接线-时间继电器哪个是线圈哪个是触点?时间继电器底座怎么接线
