安全继电器的原理和用法安全继电器实物接线图

安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，安全因素则愈高，因此需设计出多种安全继电器以保护不同等级机械。
安全继电器失误和失效值愈低，则它的安全等级愈高，因此需要设计出多种安全继电器以保护暴露於不同等级之危险性的机械操作人员。
安全继电器的作用
安全继电器是一种电子控制器件，它的主要作用就是即便在任何一个元件失效包括输出装置失效的情况下，都不会影响它向机器发出停止信号，并且保证终止机器的工作循环直到故障被排除。
安全继电器的原理
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

安全继电器实物接线图

在设计一套机器前，要对该机器进行风险评估。要从各个方面、各个部位，评估这台机器会带来什么样的危险，最终确定这台机器的危险等级。为了降低风险，就要采取一系列的措施来降低风险，其中安全控制电路的使用就是其中的一种方法。
如入一般回路都有一个急停按钮，但是当急停按钮出现熔接的时候，急停就不起作用了，这就非常的危险。所以就用了安全继电器，将安全继电器的节点串在主回路中，同时一般按钮都有多个节点，有一开一闭的，有两开两闭的，如果把这些节点都接到安全继电器中，那么继电器就可以判断了，如果你常闭不动了，但是你常开在动，它就可以判断出你的急停按钮发出了急停命令，仍然可以控制主回路断开。

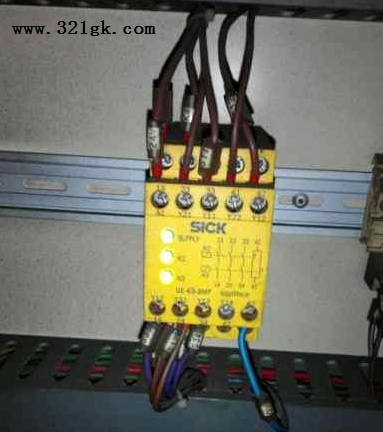

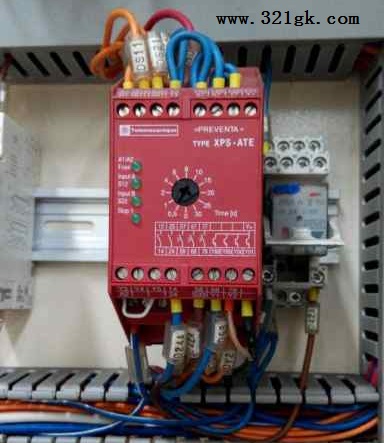

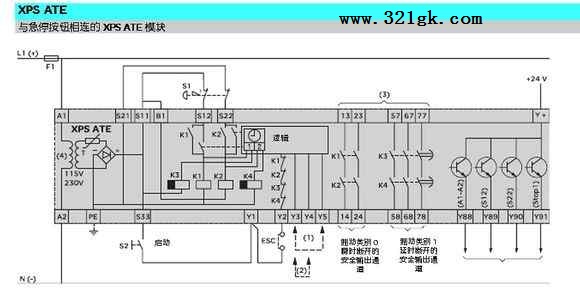

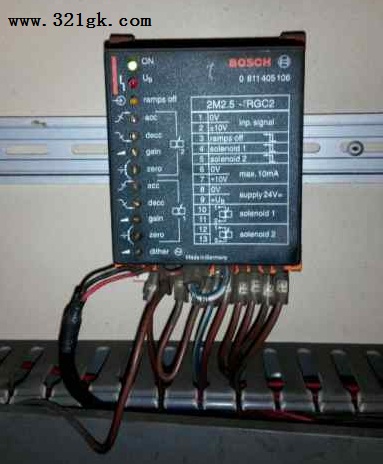

下面是安全继电器实物接线图
