液位继电器是控制液面的继电器。这是一个继电器内部有电子线路。利用液体的导电性。当液面达到一定高度时继电器就会动作切断电源。液面低于一定位置时接通电源使水泵工作。达到自动控制的作用。 自动控制由传感器和控制执行机构组成。液位控制器的传感器一般是导线。利用水的导电性。水的导电性较差，不能直接驱动继电器。所以要有电子线路将电流放大，以推动继电器工作。简化的话是这样！线分高低中三线,高为水位溢出点,自由控制水位高度,水位到此自动停止,低为点为自动加水点,水位在这个点时自动启动加水装置.中线为常触点,
液位传感器的接线及其硬件组态
1、液位传感器及硬件接线
LT100 液位变送器是基于浮力原理设计，用于测量液位并传送测量数据的仪表，它适用于敞口或密封的各种容器，可输出4-20mA标准电流，还可进行界面液位的测量。液位传感器与S7-300模拟量模块的接线示意如图1所示。

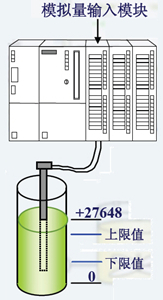

图1 液位传感器与模拟量模块的接线示意

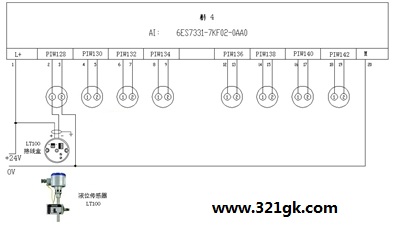

图2是采用6ES7331-7KF02-0AA0模拟量输入模块与LT100液位传感器的具体接线图。
图2 液位传感器与模拟量模块的具体接线
2、硬件组态
（1）模拟量模块的硬件组态如图3所示。
图3模拟量模块硬件组态
（2）进行常规属性设置。
（3）进行模拟量输入模块的地址属性设置。根据硬件接线中可以得知，PIW128开始的地址为128。
（4）故障诊断设置。
模拟量输入模块可以诊断下列故障：组态/参数分配错误；错误；断线（要求激活断线检查）；测量值超下界值；测量值超上界值；无负载电压L+。当硬件中断触发时，OB40启动信息中的OB40 _POINT_ADDR（LD8）
（5）模拟量模块的输入设置。
模拟量模块的输入设置包含的信息非常丰富，比如模拟量输入模块可以诊断下列故障：组态/参数分配错误；错误；断线（要求激活断线检查）；测量值超下界值；测量值超上界值；无负载电压L+。还有，输入传感器的类型，如测量型号是电压、电流、热电阻还是热电偶，对应测量型号的还有测量范围。本案例的液位传感器设置为2线制电流传感器，其输入范围为4～20mA。
3、软件编程
读取模拟量输入变量在软件编程中采用MOVE指令即可，并采用在线监控即可获得实际值，并可以通过修改表达式数据类型来满足用户需求。
