热继电器能否作为电动机过载短路保护热继电器的接法

热继电器能否作为电动机过载短路保护
过载电流是指在电路中流过有高于正常工作时的电流。如果不能及时切断过载电流，则有可能会对电路中其它设备带来破坏。短路电流则是指电路中局部或全部短路而产生的电流，短路电流通常很大，且比过载电流要大。
热继电器是根据电流流过双金属片而动作的电器，它的保护特性为反时限，在出现短路大电流时需要一定的时间才会动作，不会立刻动作，所以不能作为短路保护。短路时电流瞬间变的很大,热继电器还来不及动作,已经对电路造成了很大的危害。热继电器是靠电流的热效应让双金属片弯曲来切断电路的。但热量是一个积聚过程，虽然短路时电流很大，让双金属片温度升高还是需要一定时间的，这称为热惰性。短路保护对动作时间要求越短越好，而热继电器无法迅速切断电路，所以热继电器不能进行短路保护。短路保护一般用电磁机构完成，因为电流的磁效应动作迅速。空气开关就是用电磁机构提供短路保护的。短路保护也可用熔丝。

热继电器的接法

热继电器有两组辅助触点，一组是常开，一组是常闭。我们在用热继电器进行电机过载保护时，所使用的是常闭触点。另一组常开触点就可以做为故障提示，不知道你的指示灯是什么规格，只要把它串接到热继电器的常开触点就可以了。比如说，220V的指示灯，它的线路是：电源（火）→热继电器的常开触点→指示灯→电源（零）。这样，当热继电器动作时，常开触点闭合，线路接通，指示灯亮。先确定一下，你是想用接触器控件指示灯，还是想用热继电器控制指示灯？如果想用接触器控制指示灯，那就太简单了，取一电源（火）并在接触器的任意两个辅助触点（一常开、一常闭）上，然后常闭触点接绿灯、常开触点接红灯，然后把两灯的另一根线并在电源（零）上就行了。如果是用热继电器控制指示灯，有点麻烦，需要触点扩容，也就是说，热继电器控制小接触器，然后接触器再控制指示灯。

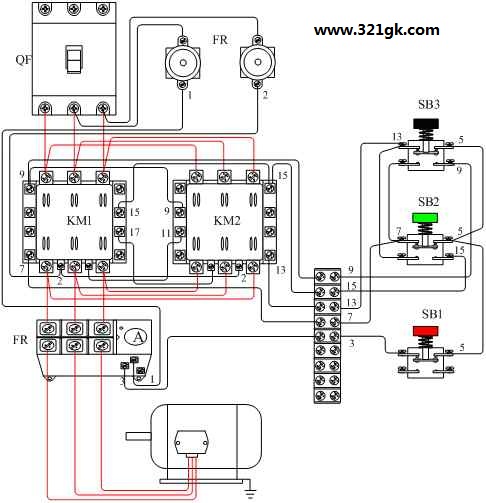

这是一个电机正反转的实际接线图。图中的FR就是热继电器，从图中可以看出，接电动机的三相电（一般称为一次回路或主回路）的三根线从接触器KM1、KM2下口出来后，要接到热继电器的上面三个端子上，再从下面的三个端子引出接到电动机上（也就是热继电器的一次线是串在主回路中的。）
而热继电器的辅助触点（常开、常闭各一组）要根据需要来使用。在这个图中，是把热继电器FR的常闭辅助触点串接在控制回路（二次回路）中；当电动机的电流超过热继电器的整定值一定时间时，热继电器的辅助触点就会动作，断开控制电源，使接触器释放，从而切断主回路供电，保护电动机。

当然，还可以利用热继电器的常开辅助触点来控制信号灯或报警装置，当热继电器动作时，发出信号报警。 (责任编辑：admin)
