机械时间继电器的原理-继电器触头符号_时间继电器符号及含义

时间:2017-03-08 16:12来源:未知 作者:admin 点击:
机械时间继电器的原理-时间继电器的电气符号_时间继电器触头符号_时间继电器符号及含义
时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多,有空气阻尼型、电动型和电子型和其他型等。早期在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。
工作原理:
       当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹,上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间,活塞杆下降到一定位置,便通过杠杆推动延时触点动作,使动断触点断开,动合触点闭合。从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
       吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

时间继电器的电气符号_时间继电器触头符号_时间继电器符号及含义

时间继电器的电气控制系统中是一个非常重要的元器件。一般分为通电延时和断电延时两种类型。在绘制和识别电气原理图时,时间继电器的图形符号很容易让人混扰。特别是时间继电器的延时触点,在使用时,一般让人无法确定。时间继电器的文字符号是KT。

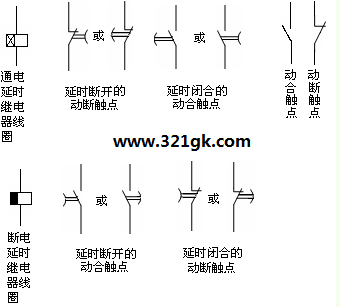

时间继电器分为通电延时和断电延时,图1是通电延时线圈图形符号,图2是断电延时线圈图形符号。

图1 通电延时

图2 断电延时
时间继电器的触点图形符号
  时间继电器得触点图形符号主要是触点的半圆符号的开口的指向,遵循的原则是:半圆开口方向是触点延时动作的指向。如图3,是通电延时的各种触点的图形符号。

常开触点
常闭触点图3 通电延时的各类触点图形符号
如图4,是断电延时的各种触点的图形符号。

常开触点
常闭触点图4 断电延时的各类触点图形符号 (责任编辑:admin)
