电流继电器是反映电流变化的继电器，它的吸引线圈匝数少，线径粗。能通过较大的电流，使用时与负载串联。
电压继电器是反映电压变化的继电器，它的吸引线圈匝数多，线径细。使用时与电源并联。
　　在结构上有很大区别，电压线圈绕组的线径比较细，圈数很多。
　　电流线圈绕组的线径很粗，圈数很少。电压继电器是给绕组提供一个稳定的电压，基本上是用电压驱动继电器工作，当继电器的线圈两端达到继电器的额定电压时继电器才动作，而电流继电器是靠电流来驱动继电器工作的。只有流经电流线圈的电流达到额定值时，继电器才动作。这两种继电器是不能互换的。
电压继电器的特点与应用场合
电压继电器是一种常用的电磁式继电器，电压继电器用于电力拖动系统的电压保护和控制。其线圈并联接入主电路，感测主电路的线路电压；触点接于控制电路，为执行元件。按吸合电压的大小，电压继电器可分为过电压继电器和欠电压继电器。
1.过电压继电器(FV)用于线路的过电压保护，其吸合整定值为被保护线路额定电1.05～1.2倍。当被保护的线路电压正常时，衔铁不动作；当被保护线路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，控制接触器及时分断被保护电路。
2.欠电压继电器(KV)用于线路的欠电压保护，其释放整定值为线路额定电压的0.1～0.6倍。当被保护线路电压正常时，衔铁可靠吸合；当被保护线路电压降至欠电压继电器的释放整定值时，衔铁释放，触点机构复位，控制接触器及时分断被保护电路。
3.零电压继电器是当电路电压降低到5％～25％UN时释放，对电路实现零电压保护。用于线路的失压保护。
电流继电器的特点与应用场合
电流继电器是一种常用的电磁式继电器，电流继电器用于电力拖动系统的电流保护和控制。其线圈串联接入主电路，用来感测主电路的线路电流；触点接于控制电路，为执行元件。电流继电器反映的是电流信号。常用的电流继电器有欠电流继电器和过电流继电器两种。如下：
1.欠电流继电器（KA）用于电路起欠电流保护，吸引电流为线圈额定电流30％～65％，释放电流为额定电流10％～20％，因此，在电路正常工作时，衔铁是吸合的，只有当电流降低到某一整定值时，继电器释放，控制电路失电，从而控制接触器及时分断电路。
2.过电流继电器（FA）在电路正常工作时不动作，整定范围通常为额定电流1.1～4倍，当被保护线路的电流高于额定值，达到过电流继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，从而控制接触器及时分断电路。对电路起过流保护作用。

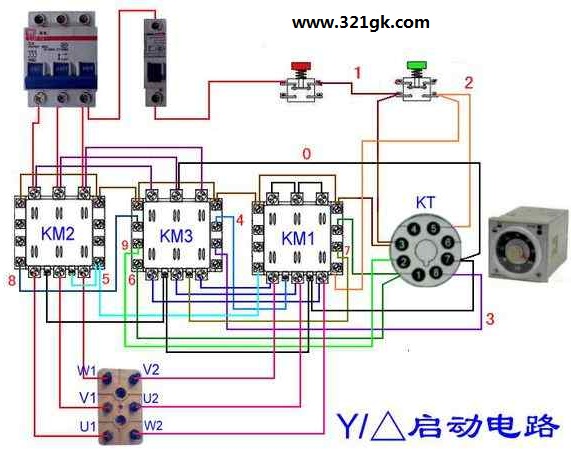

星三角启动带中间继电器实物接线图
