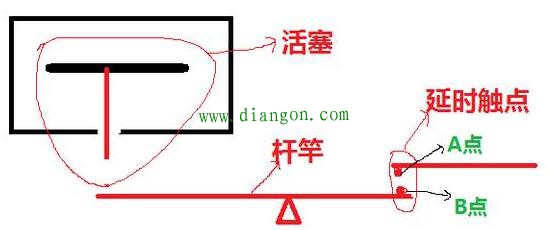

上图是我自己画的一个时间继电器结构，画得不好，也百分百的不标准，但这样方便大家理解，所以你当教材理解一下就可以了，不要当实物图。
　　当时间继电器接通电源后，上面的活塞会慢慢的往下掉，有多慢呢，主要看你设的时间有多久。最后砸到杆竿上左端上，由杆竿相当一个天平，所以杆竿右端就会往上升，最后二个延时触点接触闭合实现通电。

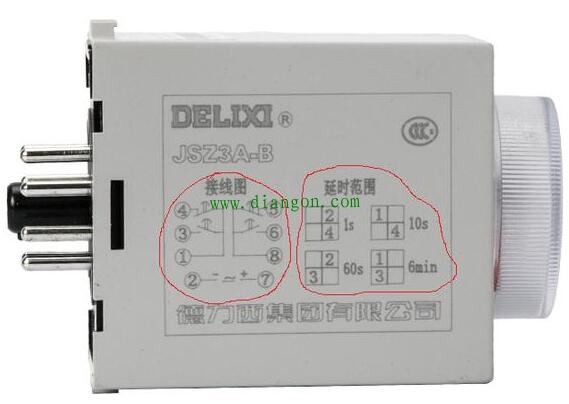

　　什么是延时触点呢？看过我前面讲过的交流接触器和热继电器的人都知道，它就相当一个开关铵钮，比如你要控制单相电机，你可以把火线一头接在延时触点的A点，另一头接在B点，当延时触点闭合时就可以形成回路实现通电，当然前提是你把零线也接在电机上了。时间继电器的接线更简单了，每个时间继电器上都画接线图，如果没有你一定买到假的了。因为生产商不同，所以接线也不同，所以具体接法看时间继电器上的接线图，我也在这里给大家讲一个。

　　怎么看呢，对于左边的接线图你要是看不懂你可以不看，上面有数字1到8代表它有8个接接线口，我们只要把相应的线接在各个接线口。左边接线图部分你只要看懂2和7是时间继电器的供电电源就可以了，上图中2是接零线，7是接火线这个应该都看得懂吧。
　　我们主要看右边的延时范围，2和4一组旁边还有个1S意思是线接在2和4上延时一秒通电？举个例子，还是单相电机的，我们把火线的一头接在2的接线口上，另一头接在4的接线口上，2就相当于我们刚才说的A点，4相当于B点，当时间继电器通电后，一秒钟电机启动。其它的三组道理也一样，接在2和3上的话60秒电机启动。

　　需要说明的是时间继电器分为通电延时和断电延时，如果你买的是通电延时的，接在2和3，时间继电器通电后电机60秒才启动，如果你买的是断电延时的刚好相反，电机60秒才会断开电源停止运行，现在才说主要怕有些人搞乱了。

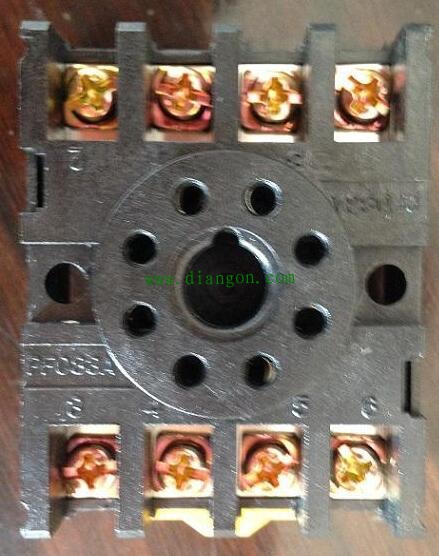

　　对于接线口你也不用担心不知道那个是2那个是4，每个时间继电器上面都是写有的，不知道我这样讲大家是否理解了，打字不容易，如果觉得我讲的对你有用可以为我点个赞。
