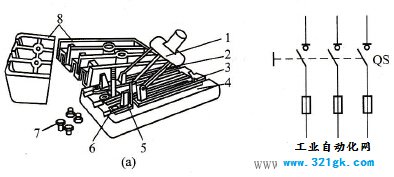

 开启式负荷开关的结构和电气符号 HK系列负荷开关由刀开关和熔断器组合而成，结构如图(a)所示。开关的瓷底座上装有进线座、静触头、熔体、出线座和带瓷质手柄的刀式动触头，上面盖有胶盖，以防止操作时触及带电体或分断时产生的电弧飞出伤人。 开启式负荷开关在电路图中的符号如图 (b)所示。  图 HK系列开启式负荷开关 (a)结构；(b)符号 1-瓷质手柄；2-动触头；3-出线座；4-瓷底座； 5-静触头；6-进线座；7-胶盖紧固螺钉；8-胶盖 (责任编辑：admin) |
