时控开关怎么调时间 接触器和时控开关怎么接线

时间:2017-04-29 11:31来源:未知 作者:admin 点击:
时控开关怎么调时间-接触器和时控开关怎么接线-微电脑时控开关怎么调?微电脑时控开关说明书
时控开关怎么调时间
  时控开关的设置比较简单,
  比如设置一开时间18:00,
  一关时间为05:00
  设置方法如下,
  一开时间为18:00,一关设置05:00,二开二关三开三关一直到十开十关都要把时间清零(因为用不到)。然后设定好星期,设置好时控开关当前时间,把时控开关调到自动上。
  具体可以参照说明书进行设定,很简单的。多试几次就会了。

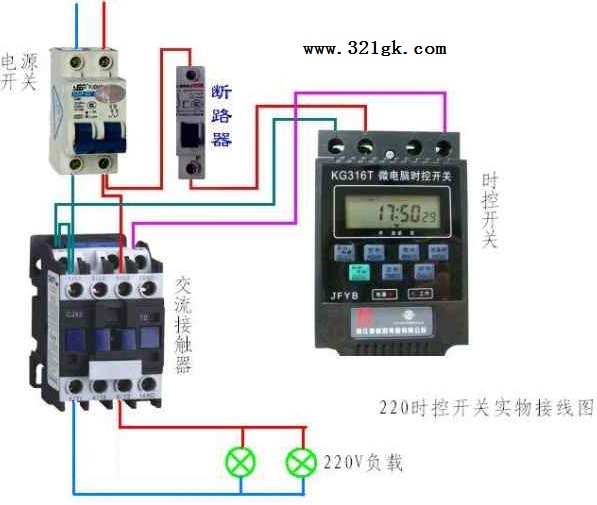

接触器和时控开关怎么接线

选交流接触器时,要选线圈电压是AC220V的。

微电脑时控开关怎么调?微电脑时控开关说明书

 微电脑时控开关是一个以单片微处理器为核心配合电子电路等组成一个电源开关控制装置,能以天或星期循环且多时段的控制家电的开闭。时间设定从1秒钟到168小时,每日可设置1-4组,且有多路控制功能。一次设定长期有效。适用于各种工业电器,家用电器的自动控制,既安全方便又省电省钱。输出电流可10-25A,既可正常控制2200W至更大功率的电器工作。也可与继电器、接触器等结合控制其它各种大功率动力设备。
连续按4下取消/设置键,进入设置状态。按时间键调时间,按星期键调星期,按定时就调定时具最好按使用说明书。
一、特点
1.理想的节能、延长照明器件的使用寿命。应在天暗时用定时自动打开,半夜时用定时自动关闭。这是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。
2.内置可充电池、外置电池开关,高精度,工业级芯片,强抗干扰。

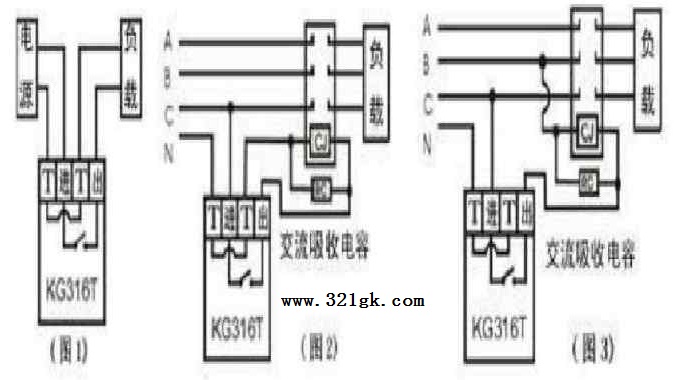

二、接线
1.图1直接控制方式
2.图2控制接触器、线圈电压220VAC/50HZ
3.图3控制接触器、线圈电压380VAC/50HZ



三、特性 型号KG316T
电源电压220VAC50-60HZ±15%
内部电池电压3.6VDC
电力消耗约1.5VA
控制输出25A 250VAC(阻性负载)
显示输出LCD显示
走时误差小于1秒/天
开关次数日/周循环12次开关
环境温度-25℃至60℃
环境湿度45至85%RH
机械寿命最少3000,000次
重量、尺寸约410克,120×74×52mm
安装方式装置式
四、中英文周日标志对照表
M(星期一) O(星期二)T(星期三) U(星期四) W(星期五) E(星期六) T(星期日) H FRSASU
五、操作使用
1.使用前把产品左面的电池开关置于"开"位置!显示器上显示(星期一、5点正),按住“时钟键”不放的同时再按“星期键、时键、分键”,调整北京时间。
2.设定开关时间:
*如不需12个开关定时按(时钟)键,返回实际时间
*如设定错误或取消设定请按(取消)键,再按一次恢复原来的设定
*无设定时显示(--:--)
3.检查:按(设定)键检查所设定的时间是否正确。
4.修改:请在该设定处按(取消)键,然后重量新设定该定时开关的时间及星期
5.结束检查:按(时钟)结束检查及设定,显示时钟
6.手动控制:按(手动)键,即可实现随意的开关
参考使用
1.例如控制器每天下午6点自动打开电源,到夜里2点关闭电源,按以下操作

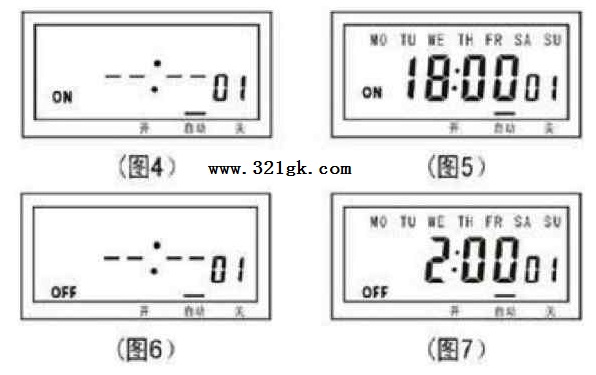

2.调好时间后按一下“设定键”显示器上显示如图4,按住“时键”显示器显示如图5。再按一下“设定键”显示器显示如图6,按住“时键”显示器显示如图7。以上调整完再按一下“时钟键”显示器恢复显示北京时间。再按“手动键”可以直接开或关闭电路,然后每天控制器按自动运行。
步骤按键设定项目
1按(手动)使显示器的短横线在自动位置
2按(设定)进入定时开设定(显示1ON)
3按(星期)设定每天相同,每天不同,星期一至星期五相同,或星期六至星期日相同
4按(时)(分)设定开的时间
5按(设定)进入定时关设定(显示1OFF)
6按(时)(分)设定关的时间
7重复2-6设定第2-12次开关的时间
8按(时钟)结束时间设定KG316T微电脑时控开关定时设置
1.先检查时钟显示是否当前时间一致,如需重新校准,在按住“时钟”键的同时,分别按住“校星期”、“校时”、“校分”键,将时钟调到当前准确时间;
2.按一下“定时”键,显示屏左下方出现“1开”字样(表示第一次开启时间)。然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等
工作模式,再按“校时”、“校分”键,输入所需开启的时间;
3.再按一下“定时”键,显示屏左下方出现“1关”字样(表示第一次关闭时间),再按“校星期”、“校时”、“校分”键,输入所需关闭的日期(注意:关的日期一定要与开的日期相对应)和时间;
4.继续按动“定时”键,显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”,参考步聚2、3设置以后各次开关时间;
5.如果每天不需设置10组开关,则必须按“取消/恢复”键,将多余各组的时间消除,使其在显示屏上显示“——:——”图样(不是00:00)
6.定时设置完毕后,应按“定时”键检查各次定时设定情况是否与实际情况一致,若不一致,请按校时、校分、校星期进行调整或重新设定;
7.检查完毕后,应按“时钟”键,使显示屏显示当前时间;
8.按“自动/手动”键,将显示屏下方的“▲”符号调到“自动”位置,此时,时空开光才能根据所设定的时间自动开、关电路。如在使用过程中需要临开、关电路,则只需要按“自动/手动”键将“▲”符号调到相应的“开”或“关”的位置。
注意事项
1.为防强电流下融点发热,接线时务必拧紧接线柱的螺钉
2.控制器进线220VAC/50-60HZ电源,切勿接到380VAC
3.控制器红灯亮有电进入,红、绿灯同时亮开关有电输出
4.设定的时间,不能交叉设定,应按时间的顺序设定当您认为有故障时:
●如果本开关某一天该开的时间没开,或者开了以后到关的时候还没关,那可能是因为作定时设置的“星期”没调对,请按照“定时设置”中介绍的方法检查或重调。
●如果确认“开启”和“关闭”时间调得完全正确,但是本开关不该开的时间开了起来,或者不该关的时候被关掉,那可能是因为多余的几组开关时间没有消除(注意:开关时间显示“——:——”才表示消除,不要以为“00:00”表示消除)
●如果以上两条全部正确,而本开关仍然动作不正常,有可能是“自动/手动”键被人为动作,检查“开、自动、关”的标志“▲”,将其调到当前时间所处的状态,再调回到自动位置。 (责任编辑:admin)
