微电脑时控开关接线图 220v时控开关与交流接触器接线图

时间:2017-03-31 09:20来源:未知 作者:admin 点击:
微电脑时控开关接线图-220v时控开关与交流接触器接线图

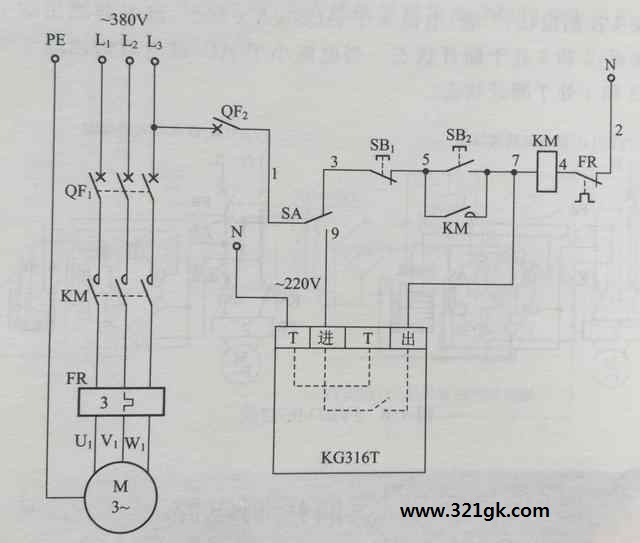

图所示为,可手动可定时自动工作的控制电路图。

1手动控制:选择开关SA置于手动位置(1-3),按下启动按钮SB2(5-7),KM得电吸合并由辅助常开触点(5-7)闭合自锁,水泵电机得电工作。按下SB1停止。

2定时自动控制:选择开关置于自动位置(1-9),并参照说明书设置KG316T,水泵电机即可按照所设定时间进行开启与关闭,自动完成供水任务。

3水泵工作时间与停止时间,可根据现场试验后确定比例,使用中出现供水不能满足需要或发生蓄水池溢出时需再进行二次调整。

4此种按时间工作的控制方式,缺点显而易见,只能用于用水量比较固定的蓄水池供水。不适用于用水量大范围不规则变化的蓄水池。



220v时控开关与交流接触器接线图

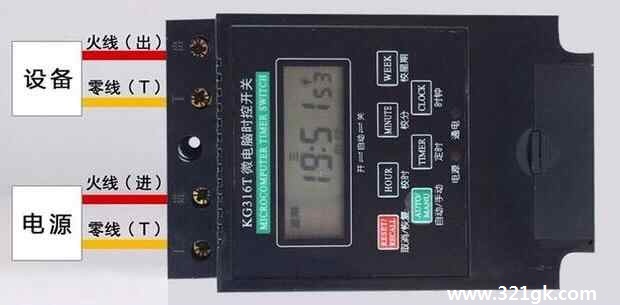

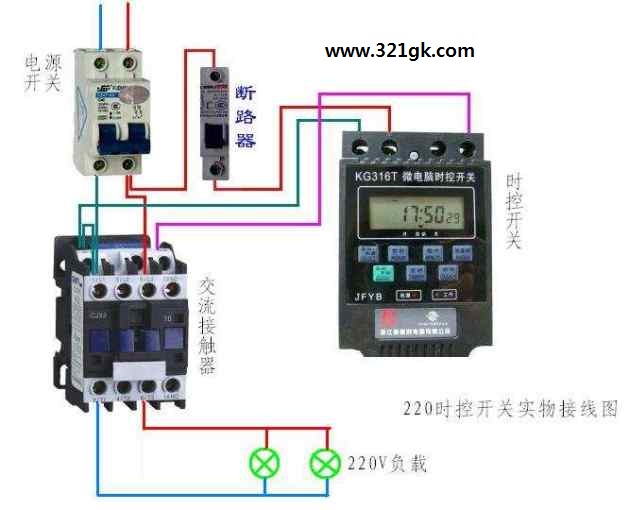

这里以KG316T微电脑时控开关与交流接触器连接为例,画的一个实物接线图供参考,不清楚我们可以继续讨论。见下图:
  选交流接触器时,要选线圈电压是AC220V的。 (责任编辑:admin)
