交流接触器辅助触点的作用与认识 cjt1-20接触器怎样接线图

时间:2017-03-08 16:19来源:未知 作者:admin 点击:
交流接触器辅助触点的作用与认识-cjt1-20接触器怎样接线图
接触器用于利用二次回路的痛断来控制一次回路的通断的电路中!
接触器的基本组成部分!
接触器主要有衔铁(有两部分,一部分是静止的,一部分是可以活动的,)在静止的那一部分衔铁上套有线圈,活动的的衔铁链接的有主出头以及辅助出头,然后加上外壳。
另外,主出头和辅助出头都是由静触点和动触点构成的,所谓动触点就是指可以活动的那一部分,静触点就是指不能活动的那一部分,主触头是用来通过负载电流的,辅助触头一般用来通过控制电流,或者用于其他方面,主触头和辅助触头最大的差别就是主出头要比辅助触头大,可通过的电流也就大,因为接通或断开负载都由它来执行,另外主触头和辅助触头在动作的时候都是同步的,主触头动作的同时辅助出头也要动作,主触头只有常开的,辅助触头有常开的和常闭的。
因此,并不能说常开的就是主触点,一般主出头位于接触器的中间,辅助出头位于主触头的两侧,一般辅助触头都用于接触器的交叉连锁控制电路中,它所通过的电流是二次电流,主触头通过的电流是一次电流!
主触点就是接电动机或设备的三个触点叫主触点。辅助触点就是在接触器旁边的小触点就叫辅助触点,这是接控制电路的。也叫自保持触点。
这种触点在接触器上一般有一对,即是常开、和常闭。也有2对的。
一般都可以看出来的主触点比较大一点   辅助触点比较小一点。如果一样大或一样小(一般是不可能有这种接触器的)那就一样了。
一般的接触器都有长开和长闭两种结合在一起的才比较好用。
不代表长开的触点就是主触点。主要还是看功能,有的长开的触点是主触点,有的长闭的触点是主触点。

cjt1-20接触器怎样接线图

  交流接触器广泛用作电力的开断和控制电路。交流接触器利用主触点来开闭电路,用辅助接点来执行控制指令。主触点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。从而起到远程控制或弱电控制强电的功能。交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。

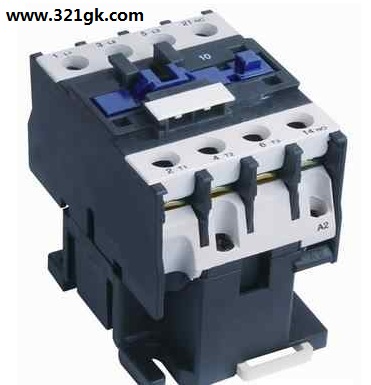

  上图是一只电磁式交流接触器。图中的1(L1)、2(L2)、3(L3)、4(T1)、5(T2)、6(T3)是主触点,其1和2是一对,3和4是一对,5和6是一对,共三对主触点,由于大多数交流电机都是三相的(当然也有单相的,一般是小功率电机)。上端的L1、L2、L3接进线端,下端的T1、T2、T3接出线端。21和14是一对辅助触点,旁边标的NO是表示常开点,NC表示常闭点。上图中标的是NO,表示它自身带一对常开点。A1和A2是线圈两个出线端,A1一般在接触器的上端,图中没有拍出来。常用的线圈电压有110V、220V和380V等,如果接触器上标的是220V的,就不能接380V的电源,否则会烧坏。常开是指接触器的线圈没有通电时,辅助触点是断开的,就叫常开,辅助触点是闭合的就叫常闭。

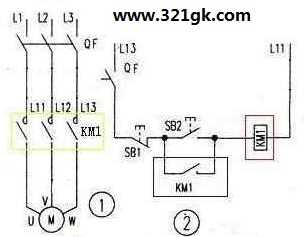

上图是用接触器控制电机的原理图,图1是主回路,图2是控制回路,图中黄色框内就是接触器的主触点,蓝色框内是接触器的辅助触点,红色框内是接触器的线圈。SB2是起动按钮,SB1是停止按钮,当按下SB2时KM1线圈得电吸合,同时蓝色框内的KM1辅助触点也闭合,松开SB2电机照常转动,按下SB1时电机停止。下图时交流接触器接线图,可以与上图对照一下。
