家用配电箱接线的注意事项

时间:2018-03-06 08:45来源:未知 作者:admin 点击:
最后我们总结一下配电箱接线的注意事项 1.横平竖直,但是不能出现90折弯; 2.出线不能与进线交叉,可以从断路器后面走线,如果后面空间不够,可以在主开关和第一个支路断路器之间
最后我们总结一下配电箱接线的注意事项——
1.横平竖直,但是不能出现90°折弯;
2.出线不能与进线交叉,可以从断路器后面走线,如果后面空间不够,可以在主开关和第一个支路断路器之间留出1极(18mm)的距离,用于走线,事后在这个位置盖上一个盖板;
3.有多少个支路断路器,就从主开关引出几根线,如果引出的线太多,应在这里压线鼻子、包热缩套后再接到主开关下口。

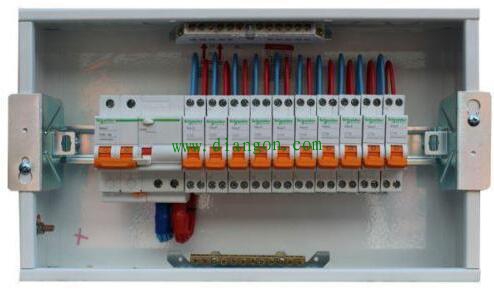

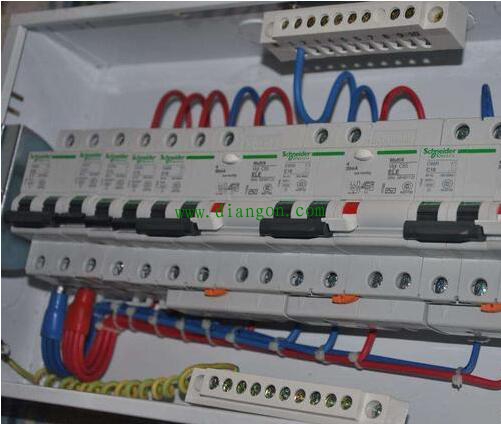

下面是几个正确接线的配电箱展示:
