行程开关接线方法行程开关的结构、动作符号及型号含义

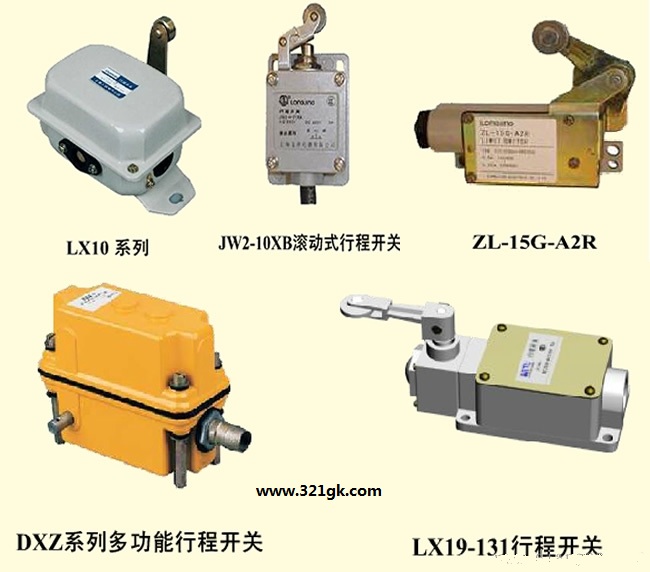

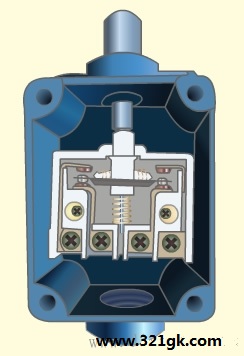

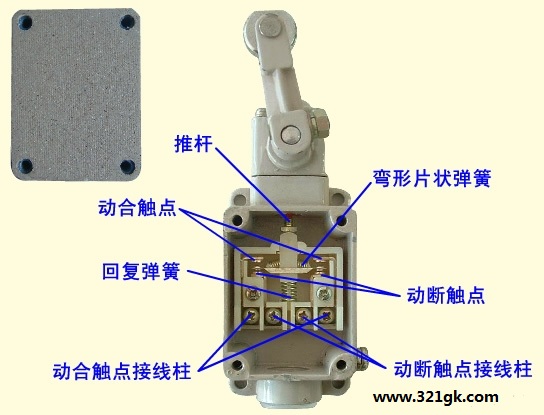

　行程开关里面的结构和普通的手动按钮和脚踏按钮一样的,只是外面的操作机构形式不一样,有旋转式的,有顶推式的, 当运动机构运行到位时,触碰到行程开关的操作机构,带动内部的开关触头开和关.
可以安装在相对静止的物体(如固定架、门框等，简称静物)上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。
　　行程开关又称限位开关，是一种常用的小电流主令电器，是位置开关的一种。行程开关是利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
把行程开关的常闭触点的两根线串接在控制塔吊提篮下行的继电器的吸合线圈控制回路上即可，当提篮下行触碰行程开关，常闭触点断开，切断继电器的吸合线圈控制回路的供电，电机就停止运转。将控制电机动作的接触器的线圈线断开分别接到行程开关的常闭触点两端，正常情况，电源通过常闭触点到线圈，电动机工作，碰到行程开关后，电源断开，接触器失电，电机停止。

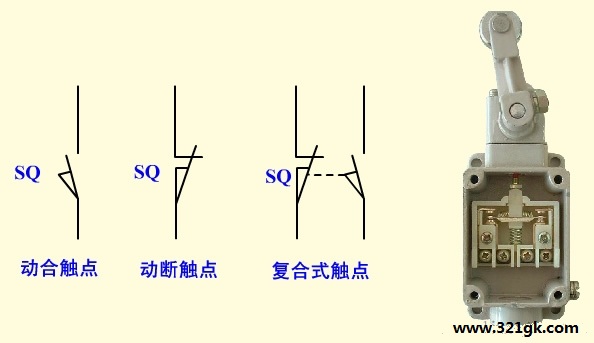

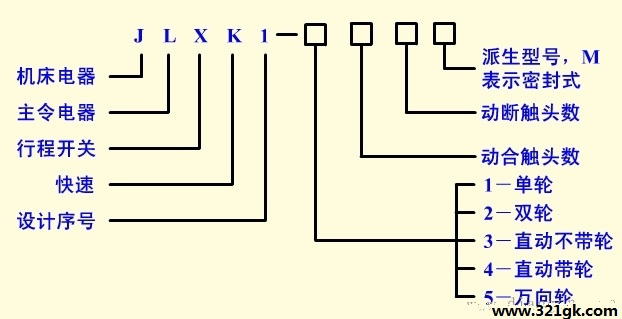

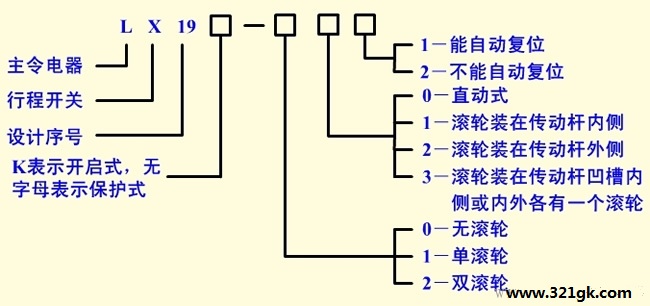

行程开关的结构、动作符号及型号含义

行程开关是利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
