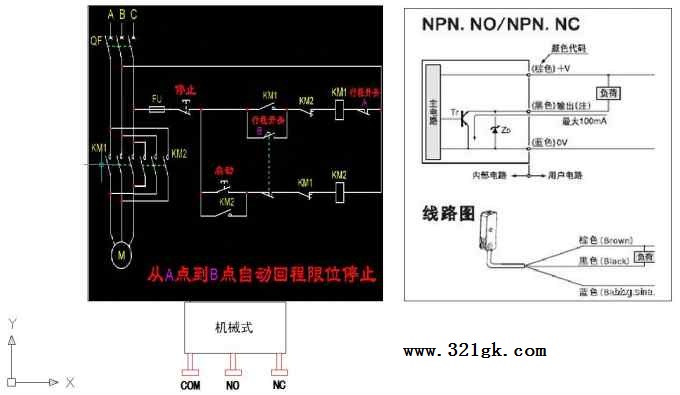

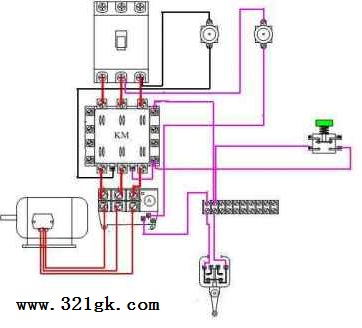

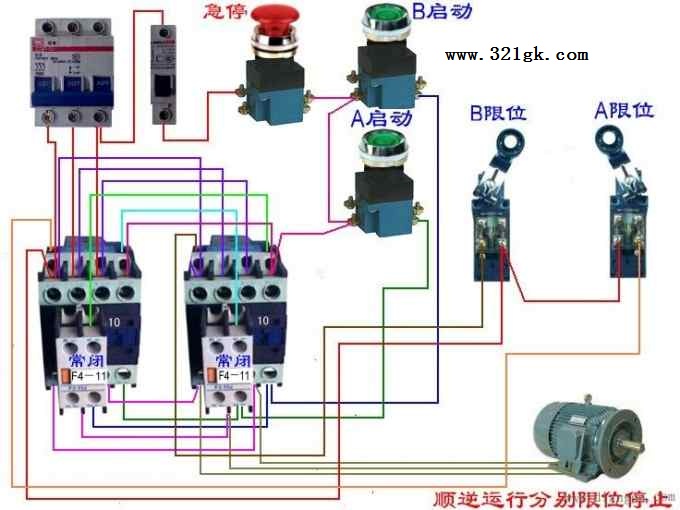

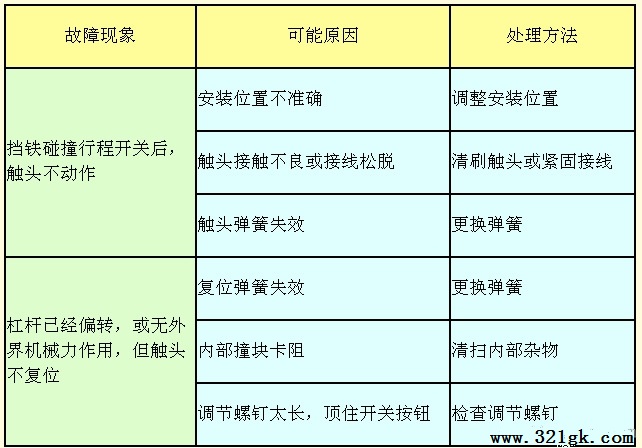

假设： 碰到限位后，断开交流接触器 接行程开关的常闭点，给交流接触器线圈提供电影的线经过行程开关的常闭点，与开关形成闭合回路。 当碰到行程开关（到限位时）断开接触器线圈的供电，接触器复位，断电停止运行。 行程开关常见故障及处理方法 行程开关的主要参数是型式、工作行程、额定电压及触头的电流容量，在产品说明书上都有详细说明。主要根据动作要求、安装位置及触头数量进行选择。 行程开关常见故障及处理方法见下表：  简易行程开关接线图 行程开关里面的结构和普通的手动按钮和脚踏按钮一样的,只是外面的操作机构形式不一样,有旋转式的,有顶推式的, 当运动机构运行到位时,触碰到行程开关的操作机构,带动内部的开关触头开和关.   可以安装在相对静止的物体(如固定架、门框等，简称静物)上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。   (责任编辑：admin) |
行程回路接线 开关常见故障及处理方法 简易行程开关接线图
时间:2017-05-18 11:26来源:未知 作者:admin 点击:
次
行程回路怎么接线-行程开关常见故障及处理方法-简易行程开关接线图
