交流接触器常开触点与常闭触点区别 交流接触器自锁原理接线图

时间:2017-03-08 16:23来源:未知 作者:admin 点击:
交流接触器常开触点与常闭触点的区别-交流接触器自锁原理接线图
接触器的功能,通过线圈的得电与失电来控制触点的通与断,得电时触点常开变闭合,常闭断开。
接触器吸合后 常开常闭触点有什么用?有的接触器只有常开触点,主触点一般都是常开的,辅助触点就看具体了,NO常开,NC常闭。
接触器触点分为:
1、主触点,多为常开触点,电流载流量大,多用作控制电机启动等控制。
2、辅助常开触点,起辅助作用,可用于自锁,传出信号等电路要求作用。
3、辅助常闭触点,在复杂电路中实现联动作用,有时用作电机互锁;一般比如说接触器,CJX2-6511,就是指主触点允许通过最大电流65A,有1对辅助常开触点,一对辅助常闭触点,CJX2-3210就是主触点允许通过电流32A,有一对常开触点,没有常闭触点。
根据不同电路要求选择不同的接触器:
第一个1代表辅助常开触点,为1则有,为0则没有,第二个1代表辅助常闭触点,也是1有0没有。

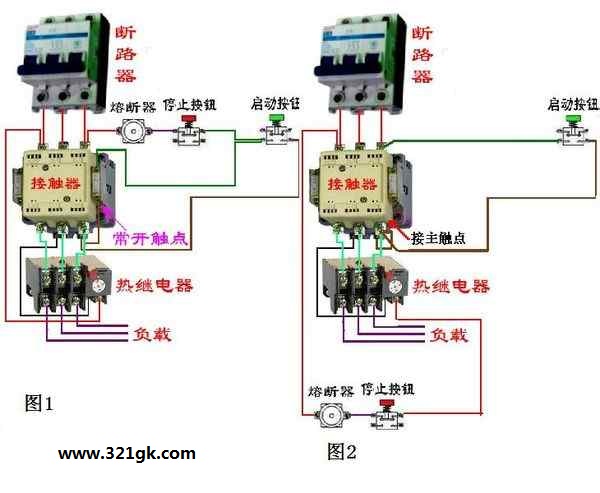

交流接触器自锁原理接线图

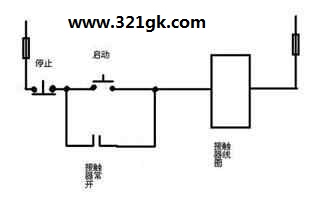

接触器是通过按下按钮接通线圈电流的,抬起按钮线圈就没电释放,如把一常开触点与按钮并联就有自锁了。按下按钮接出器吸合,常开接点闭合,代替按钮接通电路,抬起按钮保持吸合状态。

  有常开接点就可以自锁,问题是你的负载要几相。主触点有时也可以同时做自锁触点,你应该知道。(借用下图,接触器型号不同原理都一样)
