交流接触器主触点和辅助触点的功能 交流接触器糗事一宗

时间:2017-03-08 16:27来源:未知 作者:admin 点击:
交流接触器主触点和辅助触点的功能-交流接触器糗事一宗
交流接触器的主触点,就是控制主线路开闭的。
接触点,辅助触点就是帮助交流接触器完成主线路控制而设置的。
触点,主触点和辅助触点是联动的,辅助触点有两种状态,一种是常开,一种是常闭,当主触点闭合的状况下,辅助触点的常开变闭合,常闭触点导通。

交流接触器糗事一宗

话说从事电工工作一定要时刻仔细小心,既是最基础的工作也要多加小心,不然就会出错。今天我讲的这件事我的一位小徒弟所犯的糗事,此刻讲给大家听,希望各位同行特别是新入行的工友们能吸取教训,引以为戒。
我的这位小徒弟干电工不到2年,平时工作也算积极,学习技术知识也按部就班,但毕竟年轻,干起工作来有时会毛手毛脚,粗枝大叶,我虽多次规劝之,可他就是不太当成一回事。前几天,厂里安排我去给新安装的一部皮带输送机配个正反转的电器控制盘。我便带上他一同前往操作。到达现场后,我的这位小徒弟便说:师傅,这个线路你都指导我接过多回了,今天你就在一边歇着,我来配线就行。我一听也是,今天何不放手让他自己单干一次,顺便看看他最近有无长进,便点头应允了其要求。
不多会,只见他领来了2只CJX2的交流接触器,1只三联装的复合操作按钮,1个热继电器,5只瓷座螺旋保险,导线等所需物品。我一看不错,东西都齐全便放心让其动手配线布盘,但提醒他一定要细心,不懂的地方就问我。而他却一副胸有成竹的样子,说师傅你就放心吧!我一看也不好再说什么,便到一旁休息了。大约过了一个小时,小徒弟过来说线路已经装好,也检查过了没有问题,问我是否可以通电试机。我一听既然都检查过了,再说这个线路也是基础线路,便道既然你都检查无误了,通电试机就行,不过要小心。他一听就乐滋滋地返回通电试验了。谁知只见他通电后,一按下正转启动按钮便听得“啪”一声,2个二次侧保险给烧了,我一见此情,便赶紧上前切断电源,检查线路。而此时我的小徒弟却没有了刚才得意的神情,有些不知所措。我这一检查不要紧,却吓了我一身汗,为什么那?原来CJX2系列接触器线圈有三个接线端子,分别是分列在接触器上下两侧的两个A2端子,以及一个A1接线端子,这有别与我们前面所用CJT1系列接触器线圈2接线端子的,而我这个小徒弟没有细心观察,居然将通往线圈的两根火线全压到位列接触器上下两侧的A2端子上,按下启动按钮不短路才怪呀!这时我对着已经羞的满脸通红的徒弟道,让你细心,你却光顾着表现了,这不出糗了不是。现在改过来吧,以后干活一定要仔细加小心,希望你吃一堑长一智!

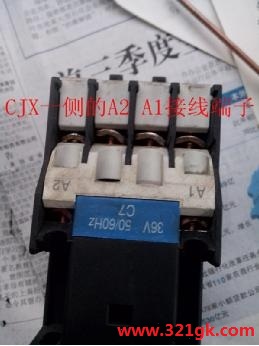

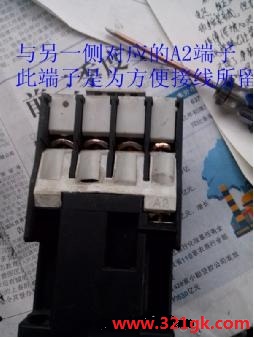

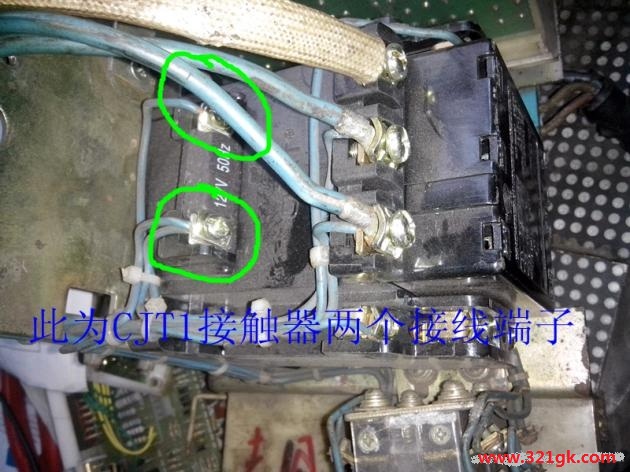

下面我所晒图片是关于CJX2和CJT2两个系列接触器线圈接线端子的图片,希望还没有接触过的工友们了解一下。
