配电箱中浪涌保护器的选用原则浪涌保护器接线方法图解

配电箱中浪涌保护器的选用原则:
1)SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并且大于根据接地类型得出的电网最高运行电压Usmax,即Usmax<Up<Uchoc,若线路无屏蔽,尚应计入线路感应电压,Uchoc宜按其值的80%考虑;
(2)SPD与被保护设备两端引线应尽可能短,控制在0.5m以内;
(3)如果进线端SPD的Up加上其两端引线的感应电压以及反射波效应与距其较远处的被保护设备的冲击耐受电压相比过高,则需在此设备处加装第二级SPD,其标称放电电流In不宜小于8/20μs 3kA;当进线端SPD距被保护设备不大于10m时,若该SPD的Up加上其两端引线的感应电压小于设备的Uchoc的80%,一般情况在该设备处可不装SPD;
(4)当按上述第3点要求装的SPD之间设有配电盘时,若第一级SPD的Up加上其两端引线的感应电压保护不了该配电盘内的设备,应在该配电盘内安装第二级SPD,其标称放电电流In不宜小于8/20μs 5kA;
(5)当在线路上多处安装SPD时,电压开关型SPD与限压型SPD之间的线路长度不宜小于10m,限压型SPD之间的线路长度不宜小于5m。例如:被保护设备与配电中心距离较近,在线路敷设上可特意多绕一些导线;
(6)当进线端的SPD与被保护设备之间的距离大于30m时,应在离被保护设备尽可能近的地方安装另一个SPD,通流容量可为8kA;
(7)选择SPD时应注意保证不会因工频过压而烧毁SPD,因SPD是防瞬态过电压(μs级),工频过电压是暂态过电压(ms级),工频过电压的能量是瞬态过电压能量的几百倍,因此,应注意选择较高工频工作电压的SPD;
(8)SPD的保护:每级SPD都应设保护,可采用断路器或熔断器进行保护,保护器的断流容量均大于该处最大短路电流;
(9)此外,选用SPD时还应注意:响应时间尽可能快;使用寿命的长短、价格因素、可维护性要好、通流容量的大小、耐湿性能等方面。

浪涌保护器接线方法图解

不同的场合有不同的用电需求，所以衍伸出来很多的电源系统，除了我们常见的单相系统外，还有TT系统、TN-C系统、TN-S系统等，因此浪涌保护器也开发了不同的型号来对应这些电源系统。废话不多说，直接上图。

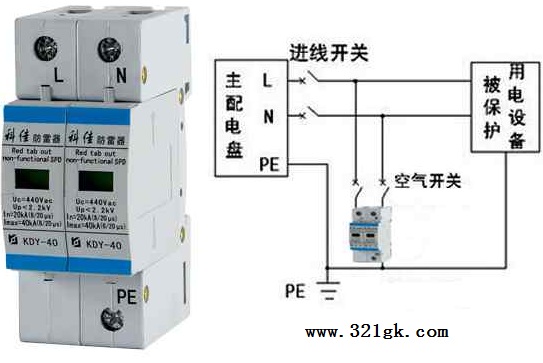

图1是单相系统中浪涌保护器的接线图，科佳电气产品中的2P浪涌保护器都是以此为标准设计的，单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。

图2是TT系统中浪涌保护器的接线图，TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。科佳电气产品中的3P+1浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的ＰＥ接地线。

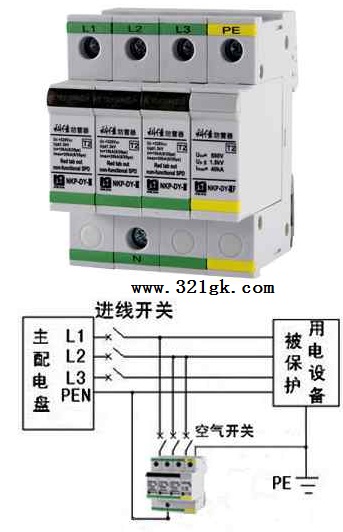

图３是TN-C系统中浪涌保护器的接线图，TN-C系统是干线部分保护零线与工作零线完全共用的系统，适用于无爆炸危险和安全条件较好较好的场所。科佳电气产品中的3P浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的PE口接PEN线。

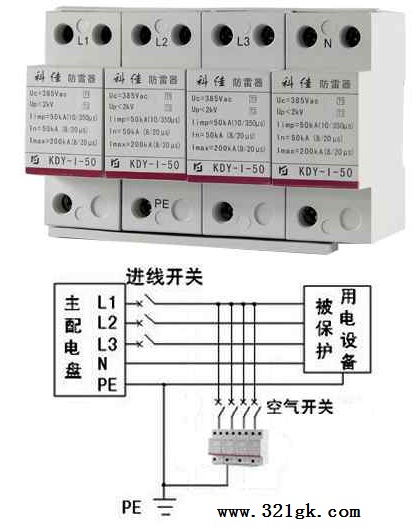

图4是TN-S系统中浪涌保护器的接线图，TN-S系统是具有作用保护零线，即保护零线与工作零线完全分开的系统,适用于危险性较大或安全要求较高的场所。科佳电气产品中的4P浪涌保护器都是以此为标准设计的，三相五线，上面三个L口分别连接三条火线，右侧的N口接零线，下面的ＰＥ口接地线。 (责任编辑：admin)
