零基础也可以学PLC,自保持互锁电路图解

时间:2018-04-04 11:03来源:未知 作者:admin 点击:
今天简单讲一下,自保持互锁电路,先看一下电路图,功能介绍一个停止按钮,两个启动按钮,以先动作的信号优先另一信号因受联锁作用,在停止信号未动作前用不会 动作。当先按下
今天简单讲一下,自保持互锁电路,先看一下电路图,功能介绍一个停止按钮,两个启动按钮,以先动作的信号优先另一信号因受联锁作用,在停止信号未动作前用不会 动作。当先按下常开按钮1,J0 动作J0 常开触点闭合J0自锁,J0常闭触点断开,同时锁定J1不能接通这时按下常开按钮2,J1也不会动作,这就是自保持互锁,若有J1动作,必须先停掉J0,要J0失电(按下常闭按钮0,使电路恢复初始状态),再按下常开按钮2,J1才会动作,同时J1常开触点闭合同时自锁,J1 常闭触点断开,同时锁定J0不能接通。

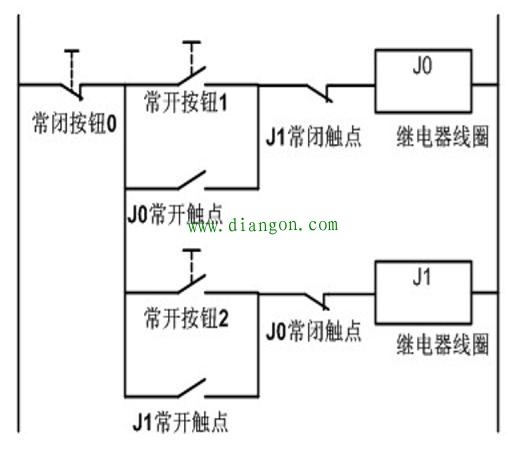

继电器原理图

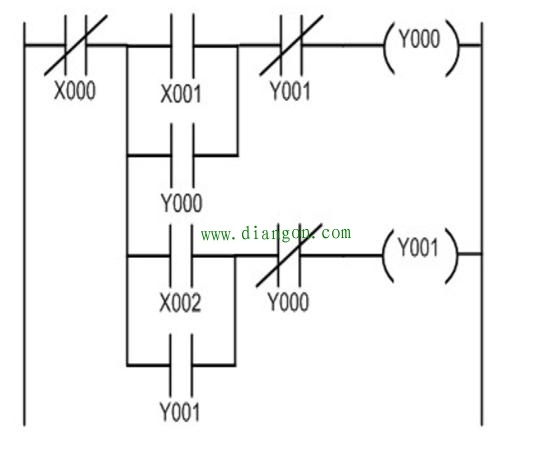

等效 plc 梯形图
