变频器输出的最大频率是多少，那就要看变频器而定了，一般来讲，不同厂家，不同功率，不同类型的变频器，其最大输出频率也是不一样的。

我们常用的变频器，其最大输出频率是400赫兹，这也是我们常说的低频变频器，除此之外，还有中频、高频变频器，其最大输出频率能达到几万赫兹，甚至是更高；

另外，恒功率变频器这个叫法是不准确的，任何一个变频器，其V/F曲线，都可以划分为两个区：一个是恒转矩区，一个是恒功率区。恒转矩区，就说明变频器在一定的频率范围内，其转矩是不变的；恒功率区，说明变频器消耗的功率是不变的，其频率越高，电机的惯性越大，扭矩越小；

1. 变频器的输出频率与输入侧频率无关。因为常见的电压型变频器有dc电容的中间环节是交-直-交类型的。

2. 变频器输出频率取决于调制波频率。

3. 不是的。我的理解是IGBT的开关频率应至少是变频器输出频率的3倍，甚至更高。载频越高，电流波形越好啊~

4. 这取决与电动机的机械特性了。有些普通电动机是可以到100Hz的。高频电机通常指的是几百Hz的。可以详询电机厂家的技术人员的。

变频器载波频率与输出电压的关系

正弦脉宽调制后的相电压波形如图(a)所示。逆变桥在工作时，每个桥臂的两个逆变管都按照相电压的规律不断地交替导通着。在交替导通时，为了防止在原来导通的晶体管尚未完全截止的情况下，另一个晶体管开始导通，形成短路的情形，两管在交替导通的过程中，必须留有死区δt，即原来导通的晶体管截止后，有一个等待时间，等完全截止后再让另一个晶体管导通。

显然，死区δt是不工作的时间，死区大了，必将减小变频器的输出电压。

载波频率越大，则每个周期内交替导通的次数越多，总的死区(∑δt)越大，变频器的输出电压就越小，如图(c)所示。

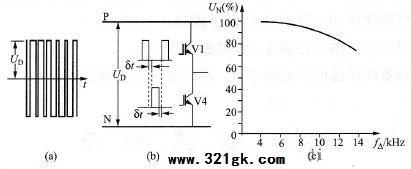

图载波频率对输出电压的影响

(a)相电压波形；(b)死区；(c)输出电压与载频
