变频器的载波频率就是决定逆变器的功率开关器件（如：IGBT）的开通与关断的次数的频率，它主要影响以下几方面：

1、功率模块IGBT的功率损耗与载波频率有关，载波频率提高，功率损耗增大，功率模块发热增加，对变频器不利。　　

2、载波频率对变频器输出二次电流的波形影响：当载波频率高时，电流波形正弦性好，而且平滑。这样谐波就小，干扰就小，反之就差，当载波频率过低时，电机有效转矩减小，损耗加大，温度增高的缺点，反之载波频率过高时，变频器自身损耗加大，IGBT温度上升，同时输出电压的变化率dv/dt增大，对电动机绝缘影响较大。　　

3、载波频率对电动机的噪音的影响：载波频率越高电动机的噪音相对越小。　　

4、载波频率与电动机的发热：载波频率高电动机的发热也相对较小。　　

在实际使用中要综合以上各点，合理选择变频器的载波频率。一般电动机功率越大，载率选项得越小。

变频器载波频率范围

变频器的载波频率就是决定逆变器的功率开关器件（如：IGBT）的开通与关断的次数，因此，也称开关频率。

它主要影响以下几方面：

1、功率模块IGBT的功率损耗与载波频率有关，载波频率提高，功率损耗增大，功率模块发热增加，对变频器不利。

2、载波频率对变频器输出二次电流的波形影响：

当载波频率高时，电流波形正弦性好，而且平滑。这样谐波就小，但是干扰相对要大，反之就差，当载波频率过低时，电机有效转矩减小，损耗加大，温度增高的缺点，反之载波频率过高时，变频器自身损耗加大，IGBT温度上升，同时输出电压的变化率dv/dt增大，对电动机绝缘影响较大。

假设SPWM波的载波频率为fc，基波频率为fs，fc/fs称为载波比N，对于三相变频器，当N为3的整数倍时，输出不含3次谐波及3的整数倍谐波。且谐波集中载波频率整数倍附近，即谐波次数为：kfc±mfs，k和m为整数。

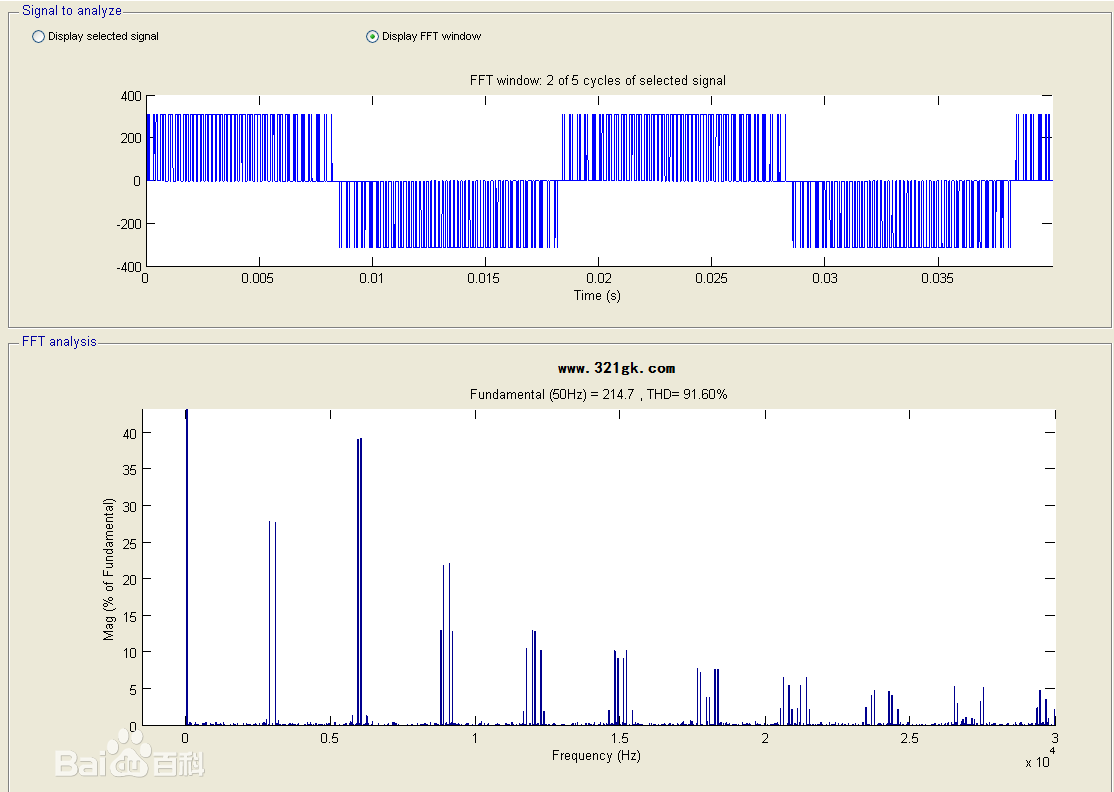

右图是基波频率fs=50Hz，载波频率fc=3kHz，调制比为0.8的SPWM的波形及频谱的Matlab仿真图。

图中58次谐波和60次谐波的幅值分别为27.8%和27.7%，含量最大的谐波为119次和121次谐波，谐波幅值分别为39.1%和39.3%。即最大谐波在两倍载波频率附近。

实际的SPWM波，其载波比不一定为整数，此时，为了降低频谱泄露，可适当增加傅里叶窗口长度，对多个基波周期的PWM进行傅里叶变换（FFT或DFT）。

3、载波频率对电动机的噪音的影响：载波频率越高电动机的噪音相对越小。

4、载波频率与电动机的发热：载波频率高电动机的发热也相对较小。

在实际使用中要综合以上各点，合理选择变频器的载波频率。一般电动机功率越大，载率选择得越小。
