变频器维修中一大片电路，从哪里下手？

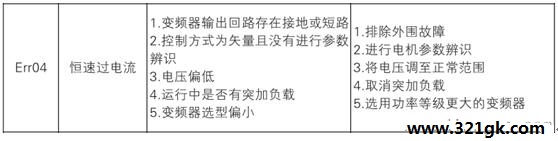

一台JTE320E-5.5kW变频器，上电报Err04故障，从网络搜到说明书后一看，有点发愣（如下表所示）：竟然有5种故障原因——罗列条件越多，越等于没说。究竟是啥原因，得自己动手查了，哈哈。
分析故障表现，不外乎是有某种故障信号存在，或电流检测，如驱动电路的IGBT导通管压降检测，U、V、W输出电流检测，或直流母线电压检测等故障信号存在，先对这几块电路下手，也许能找到蛛丝马迹。但这块电路的中、后级，全为运放和比较器，如果画到图上，是一大片三角形啊。如何下手呢？
我经常说，查这种故障，要“先两端，后中间”。如检测过载报警，先从电流互感器的信号输出端（或驱动电路的OC信号输出端）和末级——比较器查起。如电流互感器输出不对，恭喜已经找到故障所在；如末级比较器有异常表现（有一路其输出端从+5V变为0V），也恭喜已经找到，则顺该路往输入端检查，顺藤摸瓜一路倒查下去，也不难揪出故障真凶。

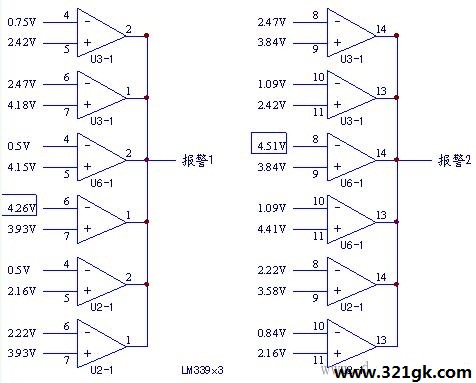

查前级没事，在MCU主板上有3片14脚LM339比较器，告诉学员，测一路记一路，做好引脚笔记，费点事，最慢最笨的法子，有时是最快的办法。学员把检测比较器信号电压情况图绘如下。想不到12组比较器并联为两路信号输出，去掉比较基准（同相输入端），也有12路输入信号同时起到作用。功夫没有白费，我搭眼一看，已经锁定了图加框的两路“故障信息”，叮嘱学员：本级电路是好的（符合比较器原则），顺着U6的、6、8脚前查，是前级电路有了错误的故障信号输出！
学员查了一会儿，果真找到前级电路U33（LF347运放电路）身上，查该输入信号（下图中R9、R10的左端）为0V，而输出端1脚变为8V，做为放大器已经不讲理——坏掉——了，换掉U33，故障排除。

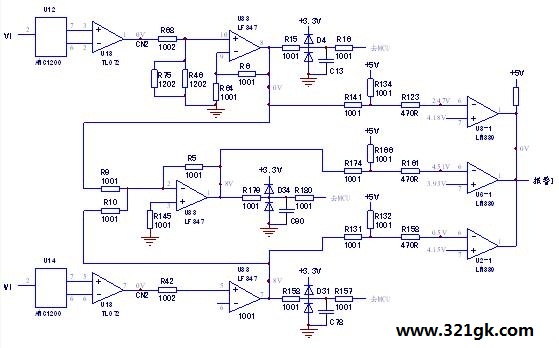

为了进一步说明问题，我匆忙中（拿出半个小时）画了前级电流检测电路的简图（已知的和相同的电路省略了部分元件，不能省掉的部分，则尽量画出），也鼓励学员要勇于测绘电路。故障电路为反相求和（加法器）电路，两0相加出了个8，已经不是放大器，换掉它没错的。
