1．物理环境
    ①工作温度。变频器内部是大功率的电子器件，极易受到工作温度的影响，产品一般要求为0～55℃，但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在40℃以下。在控制箱中，变频器一般应安装在箱体上部，并严格遵守产品说明书中的安装要求，绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。
    ②环境温度。温度太高且温度变化较大时，变频器内部易出现结露现象，其绝缘性能就会大大降低，甚至可能引发短路事故。必要时，必须在控制箱中增加干燥剂和加热器。
    ③腐蚀性气体。使用环境中如果腐蚀性气体浓度大，不仅会腐蚀元器件的引线、印制电路板等，而且还会加速塑料器件的老化，降低绝缘性能。在这种情况下，应把控制箱制成封闭式结构，并进行换气。
    ④振动和冲击。装有变频器的控制箱受到机械振动和冲击时，会引起电气接触不良。这时除了提高控制箱的机械强度，使其远离振动源和冲击源外，还应使用抗振橡皮垫固定控制柜和柜内电磁开关之类产生振动的元器件。设备运行一段时间后，应对其进行检查和维护。
    2．电气环境
    ①防止电磁波干扰。变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰。因此，控制箱内仪表和电子系统，应该选用金属外壳，屏蔽变频器对仪表的干扰，所有的元器件均应可靠接地。除此之外，各电气元件、仪器及仪表之间的连线应选用屏蔽控制电缆，且屏蔽层应接地。如果处理不好电磁干扰，往往会使整个系统无法工作，导致控制单元失灵或损坏。
    ②防止输入端过电压。变频器电源输入端往往有过电压保护，但是，如果输入端高电压作用时间过长，会使变频器输入端损坏。因此，在实际运用中，要核实变频器的输入电压、是单相还是三相及变频器使用额定电压。特别是电源电压极不稳定时要有稳压设备，否则会造成严重后果。
    3．接地
    变频器正确接地是提高控制系统灵敏度以及抑制噪声能力的重要手段。变频器接地端子E (G)接地电阻越小越好，接地导线截面积应不小于2mm²，长度应控制在20m以内。变频器的接地必须与动力设备接地点分开，不能共地。信号输入线的屏蔽层，应接至E (G)上，其另一端绝不能接于地端，否则会引起信号变化波动，使系统振荡不止。变频器与控制箱之间应电气连通，如果实际安装有困难，可利用铜芯导线跨接。
    4．防雷
    在变频器中，一般都设有雷电吸收网络，主要用于防止瞬间的雷电侵入，使变频器损坏。但在实际工作中，特别是电源线架空引入的情况下，仅通过变频器的吸收网络是不能满足要求的。在雷电活跃地区，这一问题尤为重要，如果电源是架空进线，可在进线处装设变频专用避雷器（选件），或按规范要求在离变频器20m的远处预埋钢管做专用接地保护。如果电源是电缆引入，则应做好控制室的防雷系统，以防雷电窜入破坏设备。实践表明，这一方法基本上能够有效解决雷击问题。

易能ESD1000型变频器+10V调速端子电源电路

变频器控制端子外接调速电位器的+10V电源，大多由+15V供电经稳压电路取得：或由运放电路生成（如+5V两倍压放大电路——电压伺服器）；或由TL431基准电源生成；或由三端可调稳压器（如LM317）生成；早期变频器电路，则更由简易电阻限流、10V稳压二极管取得。今遇如题如图所示+10V调速电源电路，系由电压比较器和电压调整管T13构建而成，先不说电路优劣和功能如何，初看电路，也稍微愣怔了一下，10V电源，原来也可以这样取得啊。

机器原故障，是开关电源损坏，修复后连接MCU主板，显示异常，发现R176过热冒烟，测量R176下端地对电阻，近乎短路。端子10V电源当然为0V。检查发现U13损坏，代换后故障排除。

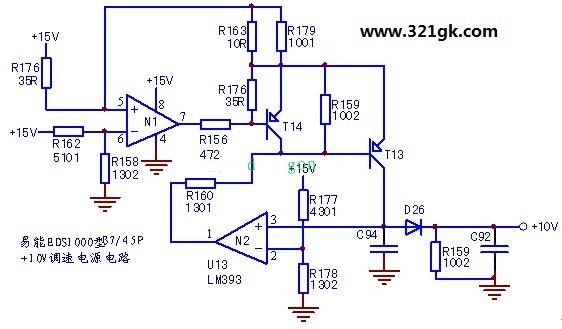

一个10V简易电源电路，想不到的有点复杂，粗画了一下（如图所示）。学员问之电路中N1、N2之作用，分析了一番，也有趣味所在。
N1、T14为过流保护电路，R162、R158分压约10.8V，即R176两端最大动作压降4.2V（最大限流为120mA），当+10V过载电流达100mA以上时，N1输出为低电平，T14导通使T13基极偏流为0，处于截止（过载保护）状态；
N2、T13等电路构成+10V稳压调控电路，R177、R178分压约11.3V，T13集电极电压在稳压状态即为11.3V，经D26隔离（约有0.8V电压降），+10V端子电压实际约为10.5V。N2、T13工作于开关状态，随机比较N2的2、3脚电平高低，当3脚高于2脚时，T13趋于截止，反之，T13趋于饱和，由此实现+10V端子电压的稳定。
