变频器常用参数设置-变频器转矩控制功能

一般出厂时，厂家对每一个参数都有一个默认值，这些参数叫工厂值。在这些参数值的情况下，用户能以面板操作方式正常运行的，但以面板操作并不满足大多数传动系统的要求。所以，用户在正确使用变频器之前，要对变频器参数时从以下几个方面进行：
（1）确认电机参数，变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。
（2）变频器采取的控制方式，即速度控制、转距控制、PID控制或其他方式。采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。
（3）设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通讯方式等几种。
（4）给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通讯方式给定，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式之和。正确设置以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。2、参数设置类故障的处理一旦发生了参数设置类故障后，变频器都不能正常运行，一般可根据说明书进行修改参数。如果以上不行，最好是能够把所有参数恢复出厂值，然后按上述步骤重新设置，对于每一个公司的变频器其参数恢复方式也不相同。

变频器转矩控制功能

采用矢量控制方式的通用变频器不仅可在调速范围内与直流电动机相匹配，而且可·以控制异步电动机产生的转矩。

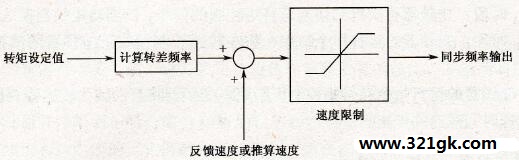

转矩控制根据不同的数学算法其功能结构也不相同，如图所示是一种典型的采用矢量方式实现的转矩控制功能框图。先是根据转矩设定值计算出转差频率，并与变频器获得的反馈速度(一般用编码器PG)或是直接推算的电动机速度相加，在速度限制下输出同步频率。很显然，在转矩控制方式下，速度调节器ASR并不起直接作用，也无法控制速度。

    图    转矩控制功能框图
    转矩控制时，变频器的输出频率自动跟踪负载速度的变化，但输出频率的变化受设定的加速和减速时间影响，如需要加快跟踪的速度，需要将加速和减速时间设得短一些。
    转矩分正向转矩和反向转矩，其设定可以通过模拟量端子的电平来决定，该转矩方向与运行指令的方向（即正转和反转）无关。当模拟量信号为0～10V时，为正转矩，即电动机正转方向的转矩指令（从电动机的输出轴看是逆时针转）；当模拟量信号为-10～0V时，为负转矩，即电动机反转方向的转矩指令（从电动机的输出轴看是顺时针转）。
