变频器的安装设计基本要求-新装的变频器要调哪些参数

(1) 变频器应该安装在控制柜内部。
(2) 变频器最好安装在控制柜内的中部;变频器要垂直安装，正上方和正下方要避免安装可能阻挡排风、进风的大元件。
(3) 变频器上、下部边缘距离控制柜顶部、底部、或者隔板、或者必须安装的大元件等的最小间距，应该大于300mm。
柜内安装变频器的基本要求
(4) 如果特殊用户在使用中需要取掉键盘，则变频器面板的键盘孔，一定要用胶带严格密封或者采用假面板替换，防止粉尘大量进入变频器内部。
(5) 对变频器要进行定期维护，及时清理内部的粉尘等。
(6) 其它的基本安装、使用要求必须遵守用户手册上的有关说明;如有疑问请及时联系相应厂家技术支持人员。
多个电动施动同一个负载时，也可能出现这一故障，主要由于没有负荷分配引起的。以两台电动机拖动一个负载为例，当一台电动机的实际转速大于另一台电动机的同步转速时，则转速高的电动机相当于原动机，转速低的处于发电状态，引起故障。在纸机经常发生在榨部及网部，处理时需加负荷分配控制。可以把处于纸机传动速度链分支的变频器特性调节软一些。三、过流故障
过流故障可分为加速、减速、恒速过电流。其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均，输出短路等原因引起的。这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查。如果断开负载变频器还是过流故障，说明变频器逆变电路已环，需要更换变频器。

新装的变频器要调哪些参数

变频器安装后，断开变频器的输出，然后接通变频器工作电源，（注意变频器标定的工作电源电压与外部输入电压是否符合），根据参数定义，确认哪些参数的出厂设置和工况条件相符合，比如电机额定频率、输入电压、模拟输入/输出信号类型等，如果这些信号和工作工况相一致，这些参数可以不用设定，保持出厂设置即可。
　　还有一些在试运转前，需要预设，如：外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等还有一些参数是在调试过程中，根据运转情况进行调整的参数，如工作频率，加速时间、减速时间，1段速、2段速、3段速、模拟输出比例调整等除了以上三种参数，还有一些参数是变频器的显示设置，不能设定，可以查看。
　　比如：起动时间设定原则是宜短不宜长，可设定为1.5～2s/kW，过电流整定值可适当增大，可加至最大150％。如果按下起动键*RUN，电动机堵转。说明负载转矩过大，起动力矩太小，这时要立即按STOP停车。减速制动时间设定原则是宜长不宜短。轻载起动频率可设定大于0，重载一般起动频率从0开始。起动转矩设定与起动频率设定亦相同，对加速起动有利，尤以轻载时更适用，对重载负荷起动转矩值大，造成起动电流加大，在低频段更易跳过电流OC，一般起动转矩从0开始合适。基底频率设定基底频率标准是50Hz时380V，即V/F=380/50=7.6，有时重载负荷起动不良，而调其他参数不能改善时，可以调基底频率。即将50Hz设定值下降，可减小到30Hz或以下，这时，V/F>7.6，即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。制动方法的选择一般有3种：能耗制动在工作频率>20Hz时可选用；直流制动适用精确停车或停位，可与能耗制动联合使用，一般≤20Hz时选用；回馈制动适用≥100kW，调速比D≥10，高低速交替或正反转交替，周期时间亦短，这种情况下，适用回馈制动，回馈能量可达20％的电动机功率。对水泵、风机类负载宜自由制动，当实行快速强力制动（如直流制动）易产生严重“水锤”效应。
　　在带负载调试过程中，为保护变频器和负载设备，工作频率的设定宜逐渐增加，并注意所带负载的运行情况，出现下列情况须马上停车：电动机不动、电机过热、变频器多次显示异常故障，并应断开负载检查：①输入电压是否正常，②再次确认设定值(尤其对与起动有关的部分)；③ 输出设备及与变频器输出侧接线情况。
一、基频参数的概念

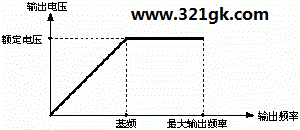

变频器基频参数的示意图如图：

图1
基频以下，变频器的输出电压随输出频率的变化而变化，V/F=常数，适合恒转矩负载特性。
基频以上，变频器的输出电压维持电源额定电压不变，适合恒功率负载特性。
二、如何设置基频
基频参数设置应该以电动机的额定参数设置，而不能根据负载特性设置，即使电动机选型不适合负载特性，以必须尽量遵循电动机的参数，否则，容易过流或过载。
例如：如果电机的额定工作频率为50HZ，基频应设置为50HZ；如果电机的额定工作频率为60HZ，基频应设置为60HZ；如果电机的额定工作频率为100HZ，基频应设置为100HZ。
如果电动机选择专用的交流变频电机，电机一般都标注恒转矩、恒功率调速范围。如果标注5～100HZ为恒转矩，100～150HZ为恒功率，基频应该设置为100HZ。
三、基频设置的注意点
基频参数直接反映变频器输出电压和输出频率的关系，如果设置不当容易造成电动机的过流或过载。如图2所示。

图2
如图2所示，一台交流电动机的额定工作频率为50HZ，额定电压380V。
如果变频器的基频设置低于50HZ（如基频1），V/F比例高，同等频率的输出电压高，输出电流高，在启动时，容易造成过流。
如果变频器的基频设置高于50HZ（如基频2），V/F比例低，同等频率的输出电压低，输出电流低，在启动时，容易造成无法启动而过载。 (责任编辑：admin)
