变频器坏了以后怎么维修 变频器故障维修思路

时间:2017-10-26 08:57来源:未知 作者:admin 点击:
变频器坏了以后怎么维修 变频器故障维修思路
变频器在使用过程中难免会出现故障,因此对于变频器使用者来说,懂得一些变频器维修的相关知识相当重要,这样可以避免出现一些不必要的麻烦。说到变频器维修,小编针对变频器维修提出两点建议,希望对大家有用。
一、当变频器坏了以后,最好不要交给没有维修经验的人修理,否则可能越修越坏。有时快熔断了,一定要检查模块是否有问题,有的电工没有经验,马上装上一个好的快熔(绝对不能用铜线代替),结果是变频器烧毁,按我们的经验,如果快熔断则模块大多有问题,但模块坏快熔不一定断。很多变频器功率模块、整流模块是可互相替换的,如果一定要买原型号的,有可能买不到或价格高。
二、我们在维修变频器过程中,经常碰到有些工厂自己维修后又炸掉的变频器,而且损坏比原来更严重,更难维修。经检查,原来他们用的维修过的模块。维修过的模块用仪表很难检测出来,各参数完全正确,但由于其内部接线粗糙,晶体管的密封硅脂打开后没法封好。这样的模块有的能用几个月,有的一开机就炸毁。维修过的模块由于是打开后回又装回,所以仔细辨认还是可看出,其用502胶水粘住铜片,摸上去比较硬。而且原装模块的胶比较光滑、柔软。维修过的模块由于要清掉里面的硅脂,使模块变成空心,这时敲打其铜片发出的声音是不同的,也可把损坏的模块拆开,看看接线是否粗糙。有的假模块是另贴标签的,从这个型号变成另一个型号,把电流小的贴成电流大的,甚至把耐压低的贴成耐压高的。现在标签印刷技术越来越仿真,但只要与原装的模块仔细对比一下还是可看出的。
综上所述,变频器维修是一门专业素养要求很高的行业,当变频器发生故障时,建议寻找专业的变频器维修人员检查和处理。

变频器故障维修思路

变频器属于可靠性比较高的电气设备,当变频器发生故障十年,变频器故障的诊断比较复杂,首先应按照常见故障现象进行分析,查变频器的故障代码加以确认,以此初步断定故障原因。如属于参数设置不当或外部因素,不应擅自打开变频器的箱体,而应解决好引起故障的外部问题或调整参数。如根据故障现象分析确实属于变频器内部的硬件故障,需断开电源线,由专业技术人员对变频器进行开盖检修。
1.断电
检修变频器内部的硬件故障时,要首先保持心态平和,不要盲目动手,切忌急躁,否则可能会对变频器造成更大的破坏或造成人身伤害。在进行检查之前,应首先用万用表直流电压挡测量电解电容两端的电压,确保其在人身的安全范围内,才可开始变频器的检修。即使去掉外加电压,电解电容储存的电能释放也需要一定的时间。
2.找出故障点
检修开始后,要遵循“望、闻、问、测”的原则。所谓“望”,即用眼观察,看是否有明显毁坏的迹象,如出现熏黑、线头烧焦、线路板烧开跳线或损害元件的残余部分等直观现象。“闻”,即用鼻子闻一闻有没有烧糊、烧焦的味道,如有的话,尽可能分辨其源头。“问”,是变频器维修中的重要一环,应多问现场的操作人员,了解故障发生时的情况,如是否有违反操作规程的动作、故障出现的表象、故障出现时的外在情况等,以便根据情况作出客观的、大体的分析,为判断故障位置提供依据。“望、闻、问”可对故障现将作出初步判断,
·通常检查快熔FU是否烧坏;

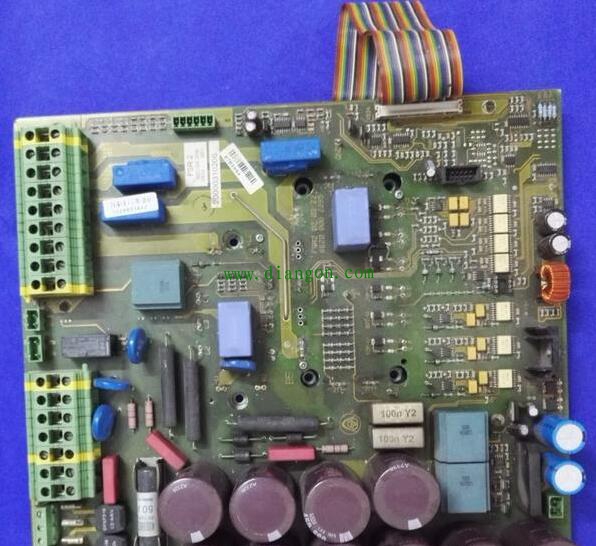

专用变频器驱动板
·检查线路板上元件引线间是否有焊锡相连、碰线或金属物质落在导线间等问题;
·检查电容、整流桥、逆变桥、集成电路等元件有无明显烧坏痕迹;
·检查线路板内是否有水滴(尤其是在潮湿环境中工作的变频器);
·检查线路板上是否有灰尘导致接触不良。
通过上述检查,可发现变频器是否有短路故障点及元件的炭化熏黑等部位。
“测”,是变频器故障检修的最重要步骤,根据“望、闻,问”初步断定故障的区域或故障点,需经过实际检测才能得出准确的结论。
3.故障件的更换
确定故障点后,需对变频器进行解体拆除,并对故障元件进行更换,对线路进行清洁、整理。在拆除损害元件时要做好记录,严格记录操作流程,记录拆除的元件和修改的线路,并在电路板上作出标注,以保证拆装后重组的准确性。故障元件更换后,还需对整流桥、逆变桥、主电路等进行绝缘测试,合格后方可通电测试。
