ABB ACS800型75kW变频器预充电电路 图解
时间:2018-01-31 13:08来源:未知 作者:admin 点击:
次

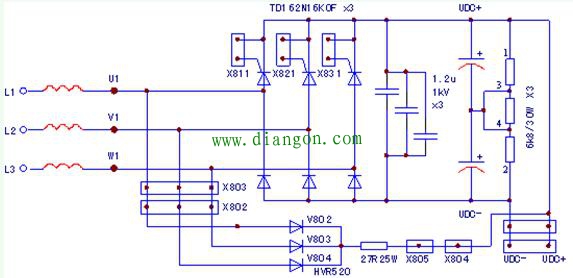

如图所示，经V802（等二极管）和27欧电阻整流、限流，为电容充电，开关电源工作后，三只SCR得到开能信号，进入正常待机状态。 和其它国产机的预充电电路相类似，应该不难找啊。
