图1 可控硅及原理等效电路
图2电路，是常见于开关电源的“过压锁”或“过流锁”电路。大家都知道，由UC384X系列芯片构成的开关电源，过载或过压、欠压故障发生时的典型故障表现，即间歇振荡（俗称打嗝）。为避免这种较为烦人的表现，有些设计者在外围增设如图2所示故障锁电路，使故障发生后开关电源静寂无声，不再扰人。

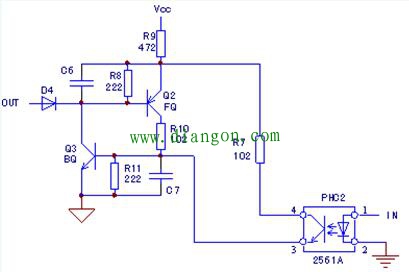

图2 实用电路（整理欠佳）
其实，这是一款“可控硅效应”电路，过载或过压故障发生时，PHC2导通，Q2得到触发信号，Q3进而导通，Q3\Q2随之进入互相激励自锁状态，将D4正端钳位于低电平状态。

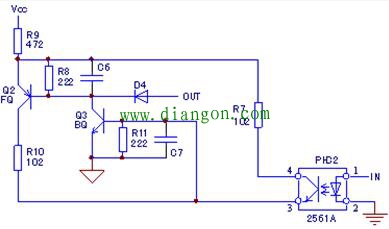

图3 实用电路（整理适当）
图3与图2是同样的电路，布局不同，给人的观感则马上地下，差异不小。画成图3，一眼可看出Q2、Q3构成的可控硅效应电路，原理分析顺理成章；而画成图2样式，老练如我，看之别扭思之踌躇，不敢轻易断之。
因而草图之后，更大的精力耗费对草图的整理，使之按信号流程顺之清晰析之有理。
借分析故障锁电路之机，顺便说明对测绘草图合理整理的重要性。同样电路若整理欠佳，则无意中增加了分析的难度，构图杂乱的原理图，甚至使分析者眼昧心虚手足无当。而图3看起来就舒适多了。
