控制电动机正反转 变频器设置基本参数

时间:2018-03-09 09:52来源:未知 作者:admin 点击:
在控制电动机正反转时要给变频器设置一些基本参数,具体如下表: 参数名称 参数号 设置值 加速时间 Pr.7 5s 减速时间 Pr.8 3s 加减速基准频率 Pr.20 50Hz 基底频率 Pr.350Hz 上限频率 Pr.1 50
在控制电动机正反转时要给变频器设置一些基本参数,具体如下表:
参数名称              参数号   设置值
加速时间                Pr.7          5s
减速时间                Pr.8          3s
加减速基准频率      Pr.20       50Hz
基底频率                Pr.3          50Hz
上限频率                Pr.1          50Hz
下限频率               Pr.2           0Hz
运行模式                Pr.79        2

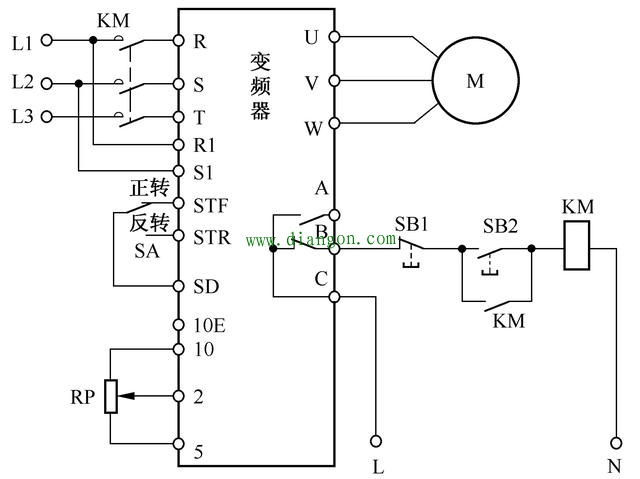

1.开关控制正、反转控制电路
采用了一个三位开关SA,SA有“正转”、“停止”和“反转”3个位置。
(工作过程说明已省略)


该电路结构简单,缺点是在变频器正常工作时操作SB1可切断输入主电源,这样易损坏变频器。
2.继电器控制正、反转控制电路
采用了KA1、KA2继电器分别进行正转和反转控制。
(工作过程说明已省略)


KA1或KA2常开触点闭合将SB1短接,断开SB1无效,这样做可以避免在变频器工作时切断主电源。
