一、变频器上电调试

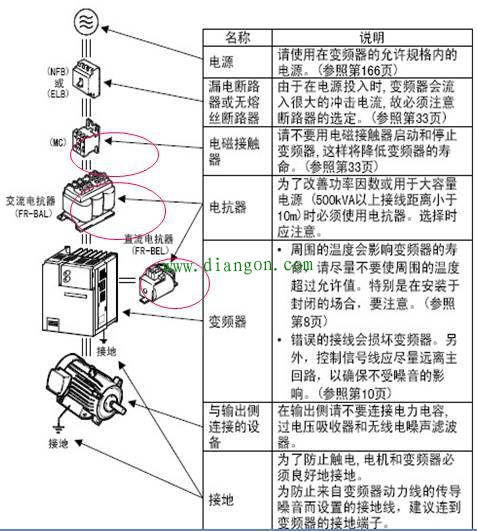

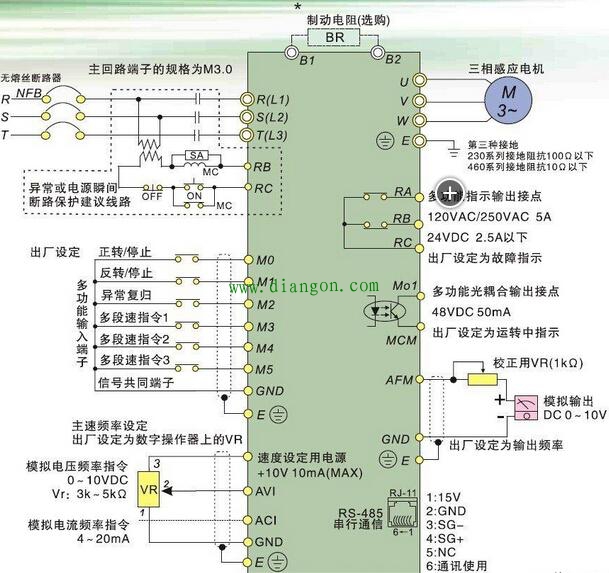

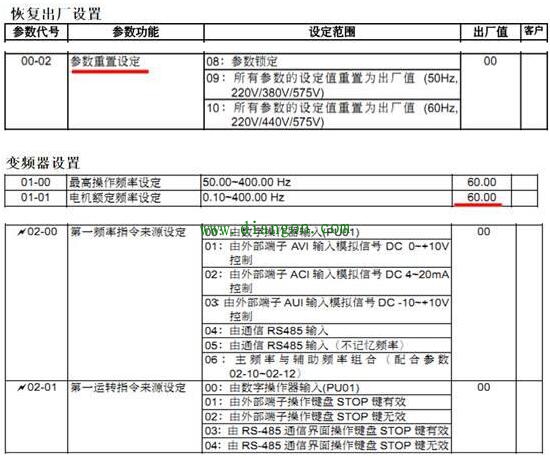

变频器安装完成后，断开变频器的输出，在没通电前先使用数字表的二极管档对变频器的输入输出进行测量，确保无短路情况，然后接通变频器工作电源，（注意变频器标定的工作电源电压与外部输入电压是否符合），确认参数的出厂设置和工况条件是否符合，比如电机额定频率、输入电压、模拟输入/输出信号类型等，如果这些信号和工作工况相一致，这些参数可以不用设定，保持出厂设置即可。

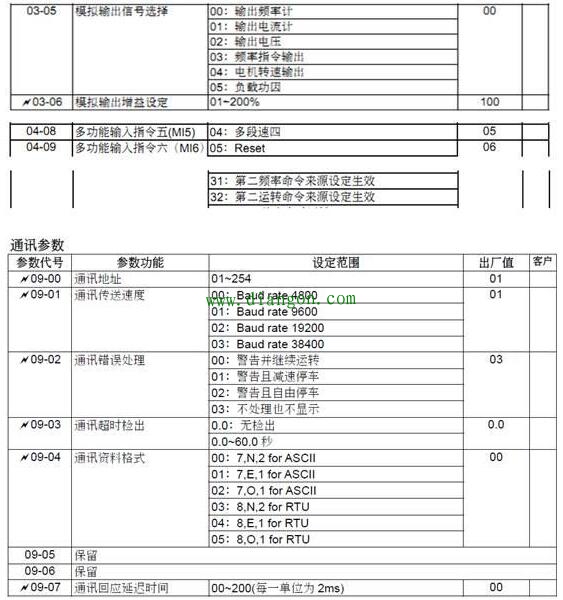

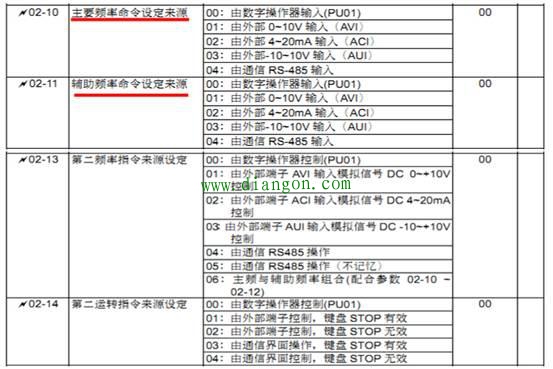

有一些参数在试运转前需要预设，如：外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等。
还有一些参数是在调试过程中，根据运转情况进行调整的参数，如工作频率，加速时间、减速时间，1段速、2段速、3段速、模拟输出比例调整等。
变频器设置好以后再接上电机，启动电机，给定速度，应正常运行，注意直流母线电压、变频器输出电流、转矩、功率等数据是否正常。
二、PU01面板操作

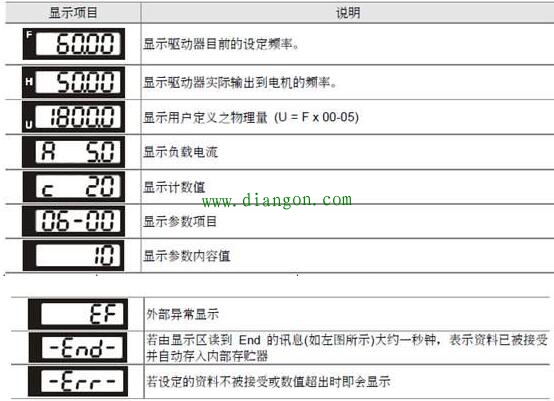

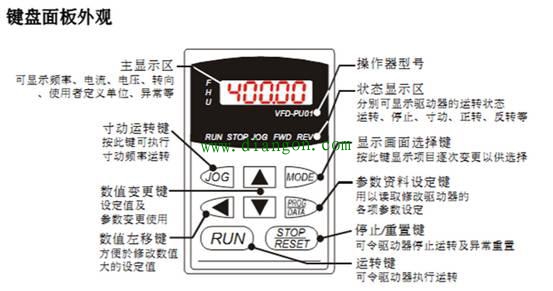

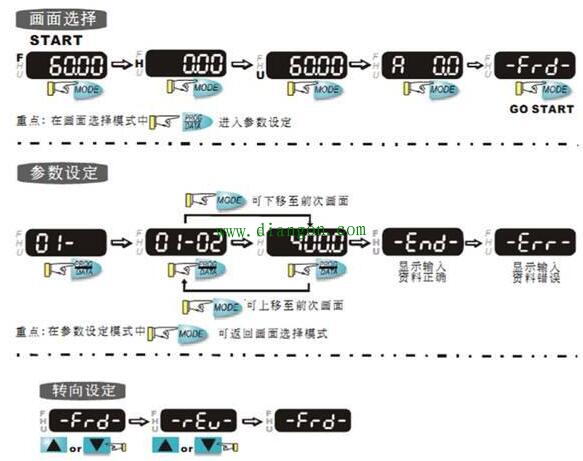

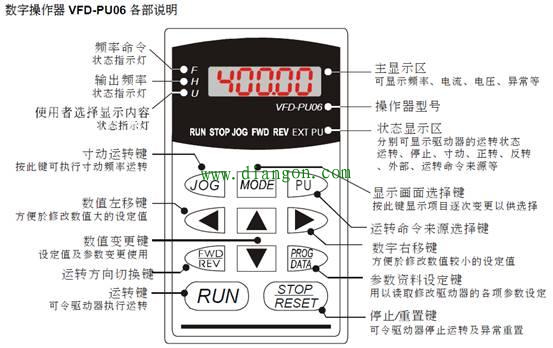

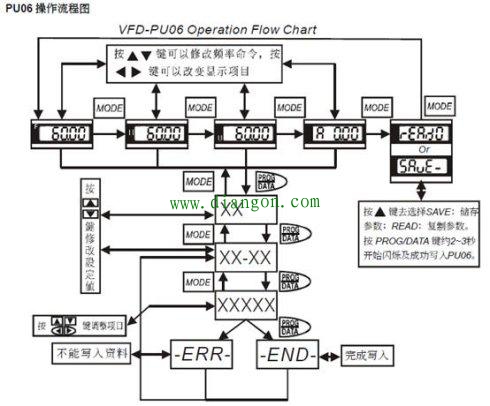

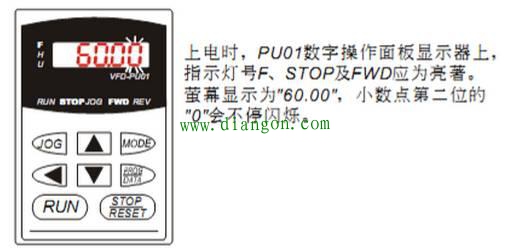

1、PU01显示面板
