图解变电站多分段母线的备用电源自投方式

在目前的大中城市供电系统中，为提高供电可靠性和运行灵活性多采用三主变多分段的接线方式，备用电源自投方式：

1. 三主变三分段备自投方式：

三主变三分段方式为三台主变，低压采用母线三分段，两个低压分段开关QF4、QF5正常运行时一般断开，如下图所示。设该接线正常运行方式为QF1、QF2、QF3合，QF4、QF5断开，每台变压器一段母线负载。

备用电源自投动作如下：

母线I失压、母线Ⅱ有压时，备自投启动跳QF1，合QF4；

母线Ⅲ失压、母线Ⅱ有压时，备自投启动跳QF3，合QF5；

母线Ⅱ失压、母线Ⅰ或Ⅲ有压时，备自投启动跳QF2，合QF4或QF5(任选一种方式)。

图1

2. 三主变四分段备自投方式：

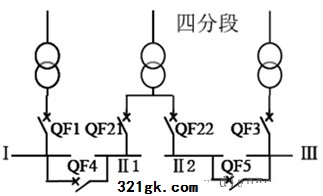

三主变四分段方式为三台主变电站，低压母线采用四分段，即将Ⅱ段母线分为两个半段Ⅱ1和Ⅱ2，如下图所示。两个低压分段开关QF4、QF5正常运行时一般断开。设该接线正常运行方式为QF1、QF21、QF22、QF3合;QF4、QF5断，每台变压器带一组母线负载。

备用电源自投动作如下：

母线Ⅰ失压、母线Ⅱ有压时备自投启动跳QF1，合QF4同时联跳QF22；

母线Ⅲ失压、母线Ⅱ有压时备自投启动跳QF3，合QF5同时联跳QF21；

母线Ⅱ1失压、母线I有压时，备自投启动跳QF21，合QF4；

母线Ⅱ2失压、母线Ⅲ有压时，备自投启动跳QF22，合QF5。

图2

3. 三主变六分段备自投方式：

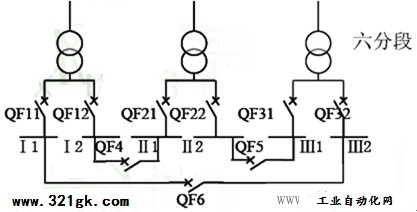

三主变六分段方式为三台主变，低压母线采用六分段，即将每段母线各分为两个半段（如下图）。三个低压分段开关QF4、QF5、QF6正常运行时一般断开。设该接线正常运行方式为QF11、QF12、QF21、QF22、QF31、QF32合；QF4、QF5、QF6断，每台变压器带一组母线负载。

备用电源自投动作如下：

母线Ⅰ2失压，母线Ⅱ1有压时，备自投启动跳QF12，合QF4；

母线Ⅲ1失压，母线Ⅱ2有压时，备自投启动跳QF31，合QF5；

母线Ⅲ2失压，母线Ⅰ1有压时，备自投启动跳QF32，合QF6；

母线Ⅰ1失压，母线Ⅲ2有压时，备自投启动跳QF11，合QF6；

母线Ⅱ1失压，母线Ⅰ2有压时，备自投启动跳QF21，合QF4；

母线Ⅱ2失压，母线Ⅲ1有压时，备自投启动跳QF22，合QF5。

图3
