高低压配电设备的维修措施-XL-21,GGD,GCK配电柜的区别

要确保整个电力系统的安全运行，那么高低压配电设备的运行质量的好坏起到的作用是十分显著的。那么一般来说整个电力系统的安全稳定运行出现故障，大多数情况都是由于高低压配电设备自身运行出现问题而造成的。由于人们生活水平的提高和改善，人们对于用电的安全性和可靠性提出了更加严格的要求。要满足日益严格的要求以及面临严峻的用电安全问题，在高低压配电设备的安全管理和维护工作中，电力企业就要有自己严格的要求和标准。要确保高低压电器设备的正常运行，就要通过定期检查维护和加强定期巡查等具体手段对高低压配电设备中存在的故障问题进行有效分析，并及时采取行之有效的措施来解决问题的发生。
　　首先，要定期对高低压配电设备进行事前维修。因为在日常高低压配电设备运行过程中可能存在一些故障和隐患，定期对设备进行维护才能及时发现存在的潜在故障和隐患；进而，才能采取事前维护措施，以避免亡羊补牢的损失；事前维护措施能为电力使用者提供较为安全的用电设备。高低压配电设备在日常运行过程中，出现故障频率最高的有接触不良、设备磨损或老化、设备的绝缘或导电性能不良等。电力安全运行管理条例中规定：电力企业要对高低压配电设备进行月检及每三个月的大检查，以确保高低压配电设备的安全有序运行，为社会提供一个安全、高效、持续的用电环境。
　　其次，要注重对高低压配电柜的维护。因为在对高低压配电设备维护时，容易忽视对高低压配电柜的维护，所以应该重视对高低压配电柜的维护。在对高低压配电柜进行维护时需要注意以下几个问题：第一，要注意清理高低压配电柜内、外部的脏物。第二，用正确的清洁剂和方法。应采用纯度相对较高的工业酒精对高低压配电柜绝缘位置进行擦拭，保证其绝缘性能。切记不能用用清水进行清理。对于绝缘瓷瓶位置应该重点擦拭，确保其部位干净。若在清洁过程中，发现高低压配电柜的机械操作部分较为干燥，此时，要根据实际情况添加适量的润滑油以减缓高低压配电柜的机械操作部分的干燥程度。第三，要全面检查高低压配电柜上的所有显示仪表。若发现有错位的显示仪表，应及时联系相关的专业维修人员对其仪表进行维修。
　　最后，加强对高低压配电设备的日常性检查和及时的维护，就可以确保高低压配电设备的正常有效运行。保持各种用电设备的表面、内部以及周边的环境干净整洁，无其他异常情况的发生就属于日常性维护的一般要求。在维护过程中，要求对高低压配电设备柜的表面及设备上及设备周边的卫生情况进行彻底的检查。如对于那些露天的设备柜箱要检查其是否存在渗漏，如果出现渗漏应及时采取措施修复，避免雨水进入设备柜使元件锈蚀或者引发短路问题。[3]除了对于设备硬件以及制度上的要求以外，在日常性的巡检维护工作中，还要求维护人员通过看、听和闻等方式对高低压配电设备的运行状况进行分析和判断。如果设备出现问题，就要采取及时的措施来解决，尽量避免因为设备问题而造成的巨大损失，从而减少企业损失同时更好地确保设备的安全性和可靠性。

老电工分享:XL-21,GGD,GCK配电柜的区别

电气发展到今天，可以说配电柜无处不在，但往往藏在深处，有的甚至与我们只有一墙之隔，但是很多非专业电工往往没机会看到。许多普通电工爱好者或新手电工，看到配电柜时，往往只专注于研究其内部回路、母线等情况，涉及到柜型等内容，很多人就没心思再做研究。
实际上，研究柜型特点，对于理解电路虽没有很大帮助，但是对了解单个柜内布线特点却很有用。尤其是装修领域或物业等电工，对柜型更是嗤之以鼻。
闲话不多说，电气中常见的柜型有XL-21,GGD,GCK,GCK,MNS等，各种柜型，都属于配电柜，下面我们逐一分析各配电柜与其余柜型的区别。

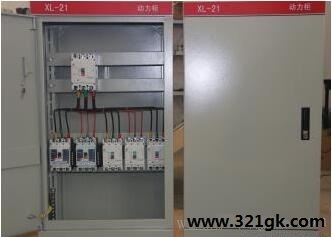

XL-21
“XL”系列，除了XL-21（简称21柜）以外，还有XL-20（20柜）、XL-28（28柜）等等，它们之间的区别，是柜内电压不同，以21柜为例，电压往往不超过500V。

“XL”系列叫做动力柜，实际上可以看做是一个大配电箱，往往用在终端电路中。
它与其它柜型的区别，也是说它是大配电箱的原因如下：
主母线不固定；
隔离刀开关向前开启；
只对下端负载负责，只负载检修负载。

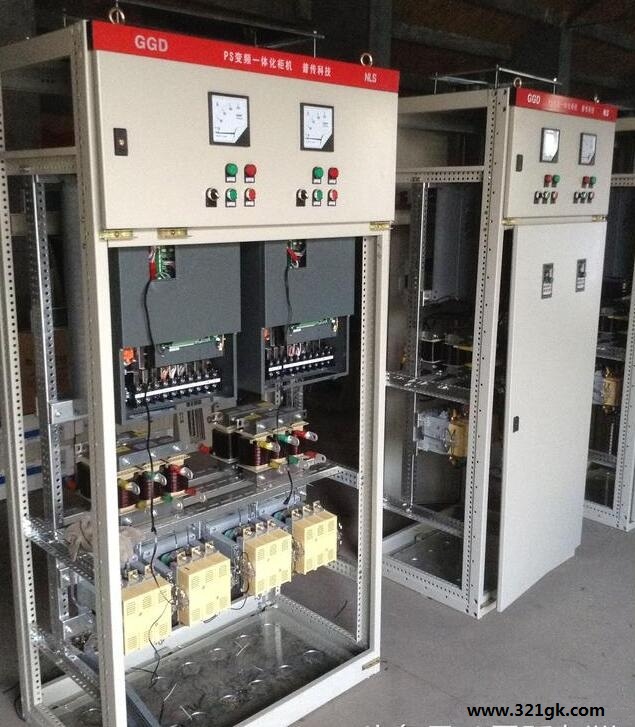

GGD
GGD，全称叫做固定式开关柜。GGD的外观（合上柜门以后）与21柜很像，与GCK,GCS,MNS的区别一目了然——GGD有柜门，而后三者没有。

GGD，GCK，GCS，MNS有几个共同点，是它们与21柜等配电箱柜的区别：
安装于变压器低压侧进线处；
主母线固定；
对下端所有配电箱柜负责。
GGD与后三者柜型，除了外观外，区别如下：
GGD是通柜形式，打开柜门后内部连通；
造价低、内部回路少，只适用于小型配电室；
不能与计算机连通。
GCK，GCS，MNS
把这三者放在一起，是因为它们有一个共同的名称——抽出式开关柜，简称抽屉柜。顾名思义，在这些柜型中，没有柜门，是独个的像抽屉一样的结构，外观更类似于家用五斗橱。
抽屉柜特点不再赘述，上述21柜和GGD的特点中，提到没有的东西，组合在一起就是抽屉柜。除此以外，抽屉柜最大的特点就是在维修电路时，哪个抽屉里的东西坏了，单独抽出该抽屉进行更换即可，不影响其它抽屉的正常使用。，这使得检修成本降低很多（检修时不耽误生产）。下面单独阐述抽屉柜每一个柜型的特点。

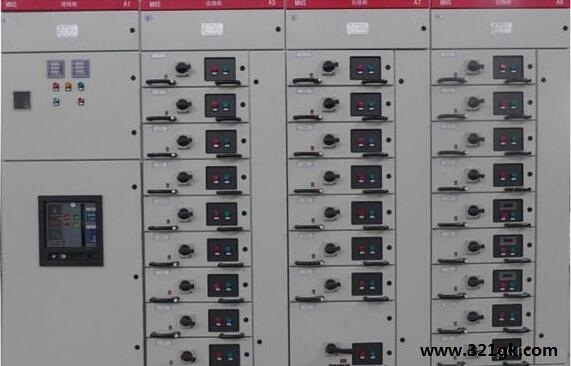

MNS
把它放在最前面说，是因为MNS柜的技术水平最高，，当年是从ABB公司引进的先进柜型。特点如下（与其余两个柜型相比）：
分断能力强；
热稳定性高；
垂直接线排是三相四线；
最小抽屉单元1/4模数（每层可以装4个抽屉）。

除此以外，MNS柜型与GCS柜型相同，但MNS的造价要高很多，中小型用户往往不会使用。

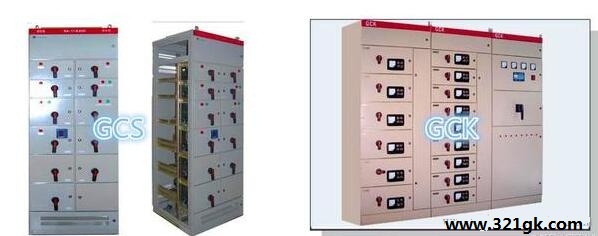

GCK，GCS
这两者不论从外观还是名称，都极易混淆。相对来说，GCS抽屉柜要更先进一些。以下从不同角度阐述二者区别——
单元高度：即抽屉的高度。GCK新柜型每个抽屉高200MM，老式柜型高240MM；GCS每个抽屉高度为160MM。
单元数量：一般抽屉柜总高为2.2M，除去下端通风和上端母线，GCK可以分为9个单元，而GCS可分为11个（标准柜，有些定制的非标柜就不一定了）。
抽屉模数：即每个单元内的抽屉数量。GCK是1个，GCS是2个（也可以只放1个）。如此一来，GCS就可以比GCK做更多的回路（单元数量多，抽屉模数多）。
抽出推进装置：GCS是旋转抽出推进，靠内部机械机构助力；GCK是靠大手柄，直接拉出（靠蛮力）。

今天说的这些，都是为了能够一眼分辨出是什么柜型，具体到了柜内结构。至于其内部材料、母线位置等配电相关内容，我们改日再具体分析。
