断开配电线路的工作过程图解

时间:2018-03-19 11:44来源:未知作者:admin 点击: 次

下图为断开配电线路的工作过程。线路分析 1、当不需要为动力设备提供交流供电电压时，可按下停止按钮SB1； 2、过电流保护继电器KA线圈失电，触点KA-1，KA-2复位断开； 3、交流接触器

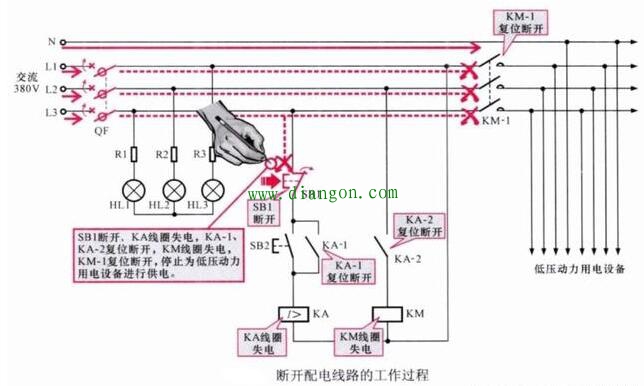

下图为断开配电线路的工作过程。

线路分析
1、当不需要为动力设备提供交流供电电压时，可按下停止按钮SB1；
2、过电流保护继电器KA线圈失电，触点KA-1，KA-2复位断开；
3、交流接触器KM线圈失电，常开触点KM-1复位断开，切断交流380V低压供电；
4、此时，该低压配电线路中的配电箱处于准备工作状态，指示灯仍点亮，为下一次启动做好准备。
