家用配电箱地线怎么接 跳闸怎么回事?配电箱跳闸检查方法

时间:2017-05-05 09:24来源:未知 作者:admin 点击:
家用配电箱地线怎么接-家用配电箱跳闸怎么回事?配电箱跳闸检查方法
  1、箱内接地“汇流排”(接地排、PE排)与电源地线或接地系统直接连接;
  2、金属箱体本身加工应当有“箱体接地螺栓”(带PE标识),该螺栓必须用铜芯导线或专用编制软线与已经接地的PE排连接;
  3、与箱体连接的金属穿线管也必须与箱体有可靠电气连接(简单的可以用镀锌圆钢、扁钢焊接连通);
  4、箱内电器部件须接地的部分,也要与PE排连接;
  5、所有需要配出的回路中的地线,均由PE排引出。
家庭配电箱安装要点
1、家庭配电箱分金属外壳和塑料外壳两种,有明装式和暗装式两类,其箱体必须完好无缺。
2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线,且要完好无损,具良好绝缘。
3、空气开关的安装座架应光洁无阻并有足够的空间,应安装在干燥、通风部位,且无妨碍物,方便使用。绝不能将配电箱安装在箱体内,以防火灾。
4、家庭配电箱配电箱不宜安装过高,一般安装标高为1.8米,以便操作;进配电箱的电管必须用锁紧螺帽固定。
5、若家庭配电箱配电箱需开孔,孔的边缘须平滑、光洁,配电箱埋入墙体时应垂直、水平,边缘留5~6毫米的缝隙,配电箱内的接线应规则、整齐,端子螺丝必须紧固。
6、各回路进线必须有足够长度,不得有接头,安装后标明各回路使用名称,家庭配电箱安装完成后须清理配电箱内的残留物。

家用配电箱跳闸怎么回事?配电箱跳闸检查方法

配电箱跳闸原因:
1、检查空气开关是否损坏。
2、检查空气 开关接线是否正确。不正确并重新接线。
3、检查空气开关负荷侧的线路绝缘,如果短路接地,需要排除故障后才能正常合闸。
如果一送电就跳闸,说明是线路接地短路了。
有网友提问家里的总闸总跳找不到原因,根据他描述的情况应该是某一分回路的零线对地了。

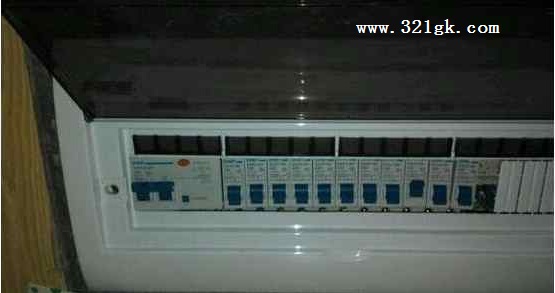

根据网友的描述和他家配电箱的照片发现他的分闸的是1P的微断,分断只断火线,零线还是想通的,不管哪一个没有故障回路用电都会通过故障回路零线下地,所以总闸漏电空开还是会跳。检查时每次单独断一个出线微断并取出这个回路的零线,依次检查看是哪一个分支的故障。

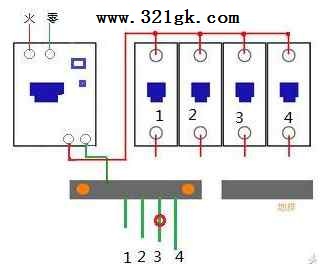

如下图

如果故障点在3号的零线,你断开3号微断其它1、2、4用电还是会通过故障3零线下地,必须把零线3拆下总开漏电不跳才能判断出故障在零线3。

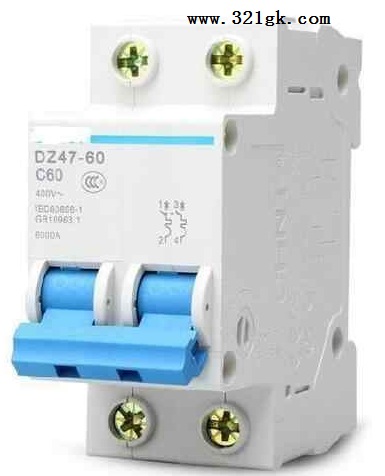

家里配电箱如果总开选择带漏电的建议分支选用2P的微断,如下图这种检修比较方便,万一有一路漏电故障断了故障分支其他的还可以正常用电等师傅来维修。
