配电箱如何接地 建筑临时配电箱标准图解

时间:2017-03-11 09:04来源:未知 作者:admin 点击:
配电箱如何接地-建筑临时配电箱标准
配电箱如何接地

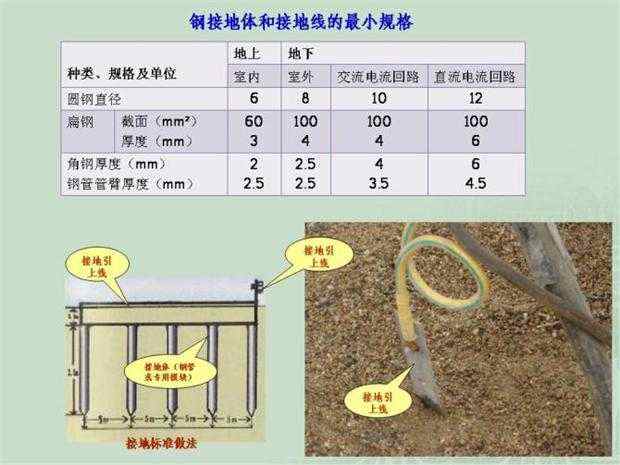

  现场临时施工用电的配电系统分为三级,分别为一级配电柜、二级配电箱、三级开关箱;三级开关箱控制具体的用电设备。所谓中间接地,即是在一级配电柜、二级分配箱处再做一次重复接地;而末端接地则是在用电设备处做外壳接地保护。
  一级配电箱:施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观,防雨箱顶适合野外工作。

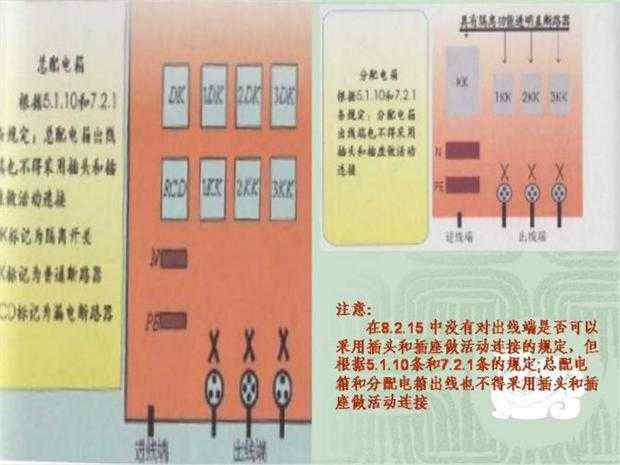

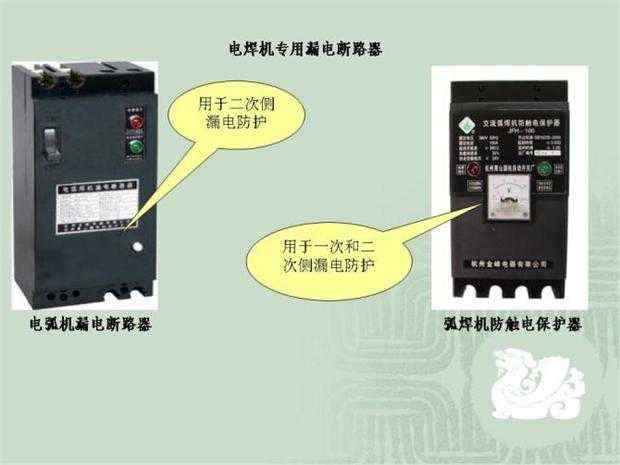

  三级配电:即在总配电箱下设分配电箱,分配电箱下设开关箱,开关箱下设用电设备,形成三级配电。“两级保护”主要是指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中加装一级漏电保护器,总体上形成两级保护。“一机、一闸、一漏、一箱、一锁”的原则,即严禁同一个开关电器直接控制二台及二台以上用电设备(含插座)。
  二级配电箱:
  适用建筑工地施工用电,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。二级箱采用内外门设计,外表喷塑.安全美观,防雨箱顶适合野外工作。

建筑临时配电箱标准

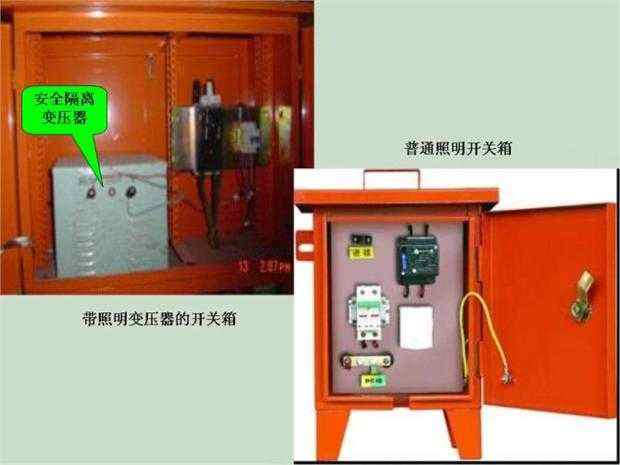

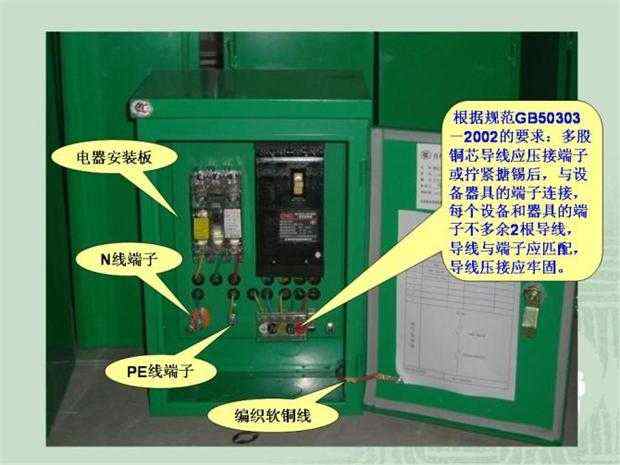

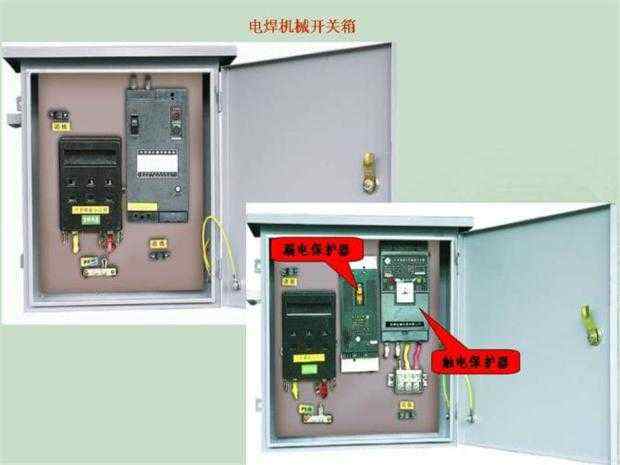

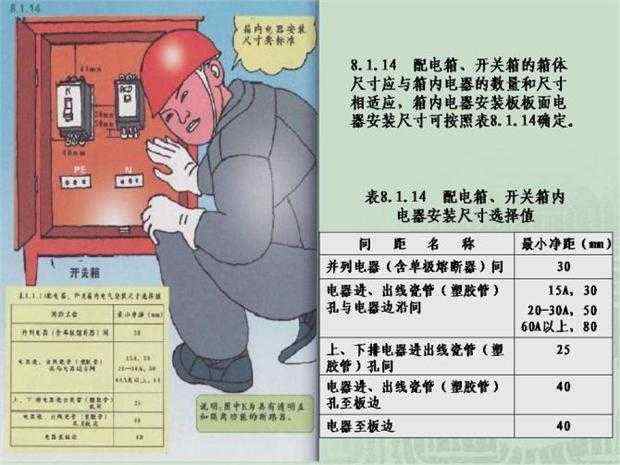

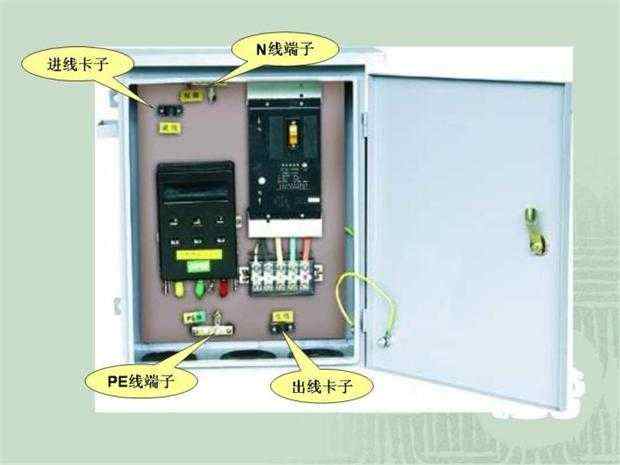

施工临时用电配电箱标准做法,图片和文字的结合,非常的适用,从感官到感觉,从认识到领会.......
