新建配电室无功补偿容量的计算方法图解

时间:2018-03-16 09:46来源:未知作者:admin 点击: 次

无功补偿容量的计算有两种方法： 1.按照变压器容量进行估算常规设计为变压器容量的20%~40%，较多采取30%，例如1000KVA变压器补偿300Kvar,1600KVA补偿480Kvar或500Kvar，2000KVA补偿600Kvar 。 2.通过

无功补偿容量的计算有两种方法：
1.按照变压器容量进行估算
常规设计为变压器容量的20%~40%，较多采取30%，例如1000KVA变压器补偿300Kvar,1600KVA补偿480Kvar或500Kvar，2000KVA补偿600Kvar 。
2.通过查“无功补偿容量计算系数表”进行计算

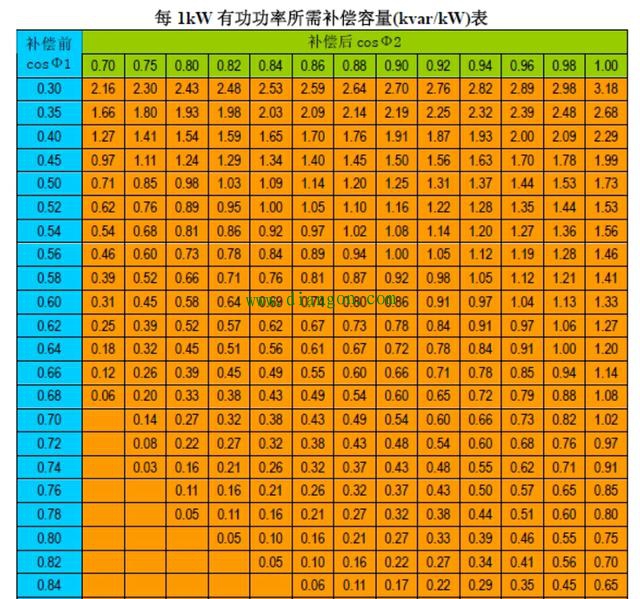

如果有设备负载的详细资料如有功功率(P)，负荷情况，运行时的功率因数(cosφ1)和需要补偿的目标功率因数(cosφ2)，则可以直接计算该系统实际所需补偿容量。“无功补偿容量计算系数表”如下：
