电力系统的变压器运行状态的正常与否,可以通过变压器的运行状态参数来判断,因此研究变压器的运行状态参数,就非常有必要。通过研究分析变压器的运行状态参数,不仅可以判断其运行状态,还能预测变压器的使用寿命,以便于提早做计划。下面介绍几种分析判断变压器运行状态参数的方法:
1.电力变压器的电气试验项目。通过电气试验可以获得系统中变压器的一些绝缘及电气参数,通过这些参数可以判断出设备的运行状态包括电流、电阻、发热量、功耗等。
2.油气中溶解的气体。变压器都是工作在油箱中,被导热油淹没。通过放射性映射功能来检测油的挥发气体可以判断变压器的运行状态,主要是通过空气中油气的比重根据相关的公式来获得变压器参数。
3.其他因素。前面两种方式是监控变压器状态的主要手段,其他的方法都可以归结为其他因素,主要包括设备的备件属性、设备运行记录、设备工作环境记录等。通过对这些参数和数据的收集分析,可以得到变压器的运行状态,预测其可以发生的潜在隐患。
继电保护测试仪合闸相位角校准
1.继电保护测试仪交流电流源、电压源负载稳定性
继电保护测试仪的交流电压源、电流源的负载稳定性应满足以下要求:
1. 交流电流源输出频率为50Hz,负载变化时,输出电流幅值的改变量应小于±0.1%。
2. 交流电压源输出电压为100V,频率为50Hz,功率因数分别为1、0.4、-0.4时,负载由0~50VA变化时,输出电压幅值的改变量应小于±0.1%。
3. 交流电流源和交流电压源在1、2规定的情况下,其相位误差应满足下表1的要求。

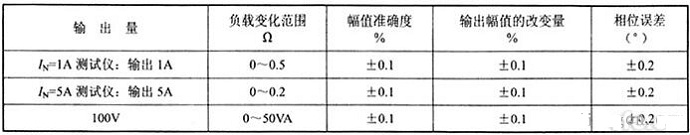

表1:交流电流源、交流电压源负载稳定性
2.继电保护测试仪合闸相位角校准方法

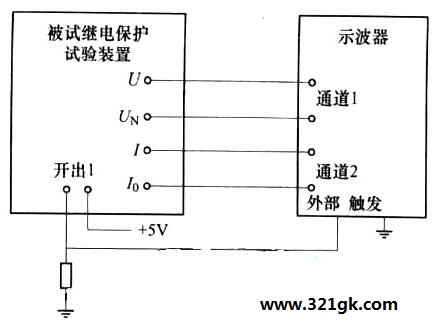

图1:合闸相位角试验接线图
继电保护测试仪合闸相位角试验接线如图1所示。
被试继电保护测试仪设置如下:在整组试验中,设置合闸相位角为φ,整定阻抗为5Ω,阻抗角为0,故障类型为A相接地,短路电流为1A(或5A),合闸时,开出1闭合。
注:50Hz电压和电流一个周波的时间为20ms

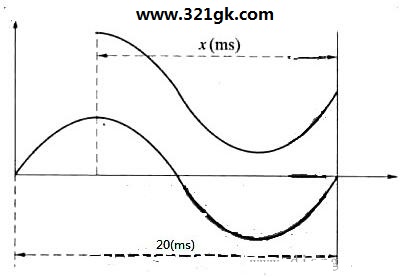

图2:合闸时电流、电压波形
示波器设置:直流耦合、外触发方式、单次上升沿触发。开始试验,用示波器记录电压、电流波形(如图2所示),根据波形计算出合闸相位角φ
式中:
X——示波器记录第一个波形的时间,ms。
合闸相位角的绝对误差表示为
式中:
Δ——合闸相位角的绝对误差,(°);
φX——合闸相位角测量计算值,(°);
φN——合闸相位角设定值,(°)。
合闸相位分别设置为0°、30°、60°、90°、180°、270°时,测量实际合闸相位,并至少测量3次观察合闸相位控制的稳定性。
