电气基础知识-识读电气电路图方法和步骤

首先要有一定的电气基础知识，认识基本的元件符号，常见的电气元件并了解其工作原理。识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的配合。还要看回路中应该有哪些闭锁条件，各个设备在图中起到的作用。

有了这些认识之后，在通过二次回路看是如何实现的看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的配合、逻辑关系，看完线圈看接点，接点连成一条线。

由于电气原理图具有结构简单、层次分明、适于研究、分析电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛应用。

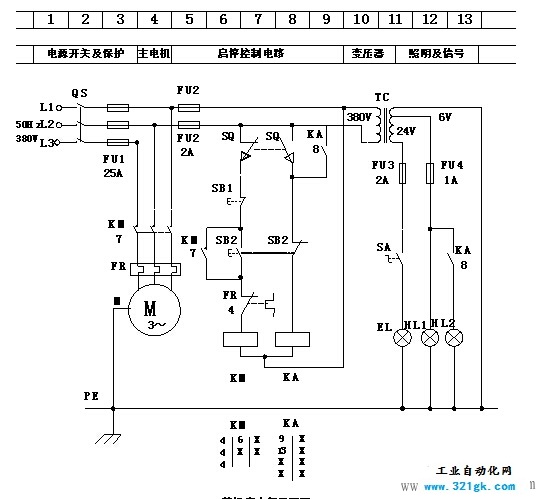

阅读继电器—接触器控制原理图时，要掌握以下几点：

A、电气原理图主要分主电路和控制电路两部分。电动机的通路为主电路，接触器吸引线圈的通路为控制电路。此外还有信号电路、照明电路等。

B、原理图中，各电器元件不画实际的外形图，而采用国家规定的统一标准，文字符号也要符合国家规定。

C、在电气原理图中，同一电器的不同部件常常不画在一起，而是画在电路的不同地方，同一电器的不同部件都用相同的文字符号标明，例如接触器的主触头通常画在主电路中，而吸引线圈和辅助触头则画在控制电路中，但它们都用KM表示。

D、同一种电器一般用相同的字母表示，但在字母的后边加上数码或其他字母下标以示区别，例如两个接触器分别用KM1、KM2表示，或用KMF、KMR表示。

E、全部触头都按常态给出。对接触器和各种继电器，常态是指未通电时的状态；对按钮、行程开关等，则是指未受外力作用时的状态。

F、原理图中，无论是主电路还是辅助电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者垂直布置。

G、原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。无直接联系的交叉导线连接点不画黑圆点。在阅读电气原理图以前,必须对控制对象有所了解，尤其对于机、液压（或气压）、电配合得比较密切的生产机械，单凭电气线路图往往不能完全看懂其控制原理，只有了解了有关的机械传动和液压（气压）传动后，才能搞清全部控制过程。
