110kV变电站安装与调试-总配电箱设置要求

目前，发电厂、输电线、变压所、配电点系统等共同构成了一个复杂的强大的电力体系。这个体系里面应用了很多的高新技术因子，所以因此我国对这个领域的高新技术人才的需求就非常多。一般情况下，电压厂制定发电的任务，发电厂发来的任务将由其他的变压电站实行配电或者进行变压处理。这样一来，电力系统本身的安全，电力系统能否正常运行甚至人民群众的生命财产就直接受变电站的安装与技术的好坏影响。因此，切实做好110kV的变压站的安装调试工作有着巨大的意义。
　　1.电力设施的安装调试
　　电力企业会根据设备材料的不同用途和性能，来对电力设备材料进行详细地分类，之后还会对这些分类材料进行仔细地记录，这样就可以避免发生胡乱堆放材料的现象。在进行施工管理的时候，要用现代化的施工管理理论，格外的注意施工的科学性和系统性。掌管企业的人要遵守国家出台的法律法规，在运用技术和材料方面，要严格按照国家的规定。除此以外，施工的管理人员在进行施工管理的时候，要根据具体的施工情况对施工管理的方案进行适时调整。要根据负荷的大小适时调整变压器的数量来安装与调试变压站或者站内的电力系统。
　　2.设备安装与调试的具体实施
　　（1）准备
　　工程监理应该带领甲、乙共同参与的验收小组，在电力设备运输抵达现场的时候，进行电力设备的开箱验收，并且按照有关的合同来对运达的电力设备进行详细地核对，同时还要组织专门的负责人进行记录，还要好好地保管随身携带的物品。
　　（2）安装低压设备
　　我们的技术人员首先要在安装低压设备之前，认真地进行准备工作，其中看似简单最重要的就包括仔细调试户内的高压开关柜，最后安装外母线桥。安装电力补偿装置的步骤和上面的步骤大致相同，电抗器和并联电容器是技术人员首先要调试的对象，技术人员在连接硬母线的时候一定要保证连线接口的清洁，如果操作不慎导致触头磨损或沾染异物，就容易导致电缆过热的情况出现。
　　（3）二次设备的安装
　　二次设备是用来控制和保护一次设备的装置，比如电压表、指示灯、测量仪表、保护继电器等。首先要安装它们的一些组件之后才对这些设备进行安装，这时还必须注意连接的方式和位置，最后再敷设电缆和配线，然后才进行二次设备的调试。
　　3.电气设备的安装
　　安装电气设备的时候同时考虑安全问题和环境的问题。技术人员需要在正式安装前严格地核对接线图（图1为110kV电缆穿管过路敷设示意图），避免误接线的情况发生。之后要事先通知管理人员和安装人员主要设备到场的时间，以便于他们提前做好各项准备工作，这样才能从源头上杜绝发生差错。在安装之前，基础知识安装人员应按照图纸的要求，认真地核对好规格型号、各类技术参数、对运输过程中的冲击记录进行详细地查看，也要检查分析主变各个部件的绝缘强度、密封性等，最大程度地防止安全隐患的发生，另外，也必须按照规定工序来对各类附件进行施工。最后进行场地的清理和防尘工作，这也是非常重要的，另外，还要配备专门人员在安装的过程中认真详细的记录下环境温度和湿度，并且仔细地观察数据的变化。由于为安装受到环境的约束的原因，在遇到恶劣的天气的情况下，要及时停止施工，以免损坏物件，引起质量的下降，最终导致运行的要求无法得到满足。
　　4.110kV变压器的调试
　　在110kV变压器经化验合格后，对其进行放气静放24h，之后再根据设计图纸和电气装置安装的要求来对变压器进行电气标准试验，认真调试最终能够确保其性能良好。调试过程中要用到的器具有变压比电桥、高压试验变压器、2500V兆欧表及介质损耗测试仪等，因此，要进行的试验项目会很多，但都要认真仔细地调试。

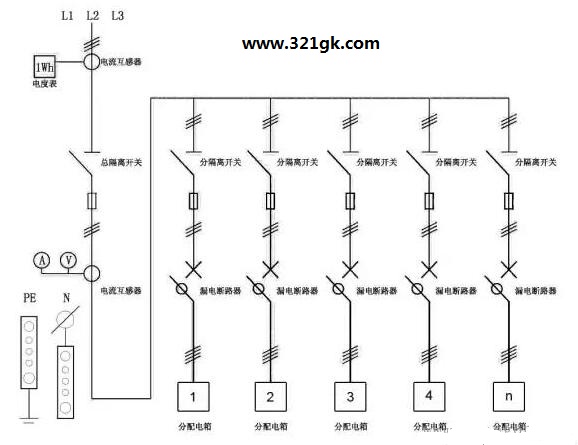

总配电箱设置要求

设置要求：
1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（JGJ46－2005第8.1.2条）
2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。（JGJ46－2005第8.2.10条）

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。（JGJ46－20058.2.11）
