电气倒闸操作是对于电气设备运行状态进行改变的重要操作，对于电网的调度运行管理来说是非常重要的一个工作内容。在进行倒闸操作的过程中，通过对于隔离开关和断路器进行操作，其中包括了投入、断开回路、对继电保护器运行状态和定值进行改变以及对接地线进行安装拆除等。在这种状态变化的形势下，会对负荷的变化产生影响，需要对负荷进行重新分配和调整。在进行电气倒闸操作之前，要对于其操作的合理性进行提前评估，并且确保倒闸操作中的具体操作内容得到明确。一般来说，在电气系统中，相关设备的状态大致可以分为运行中、热备用、冷备用以及检修等4种不同的状态。在设备运行状态改变的过程中，需要调度人员进行统一指挥，并且严格依据调度指令进行操作。电气倒闸操作要对于相关的技术标准和操作原则进行严格地遵守，并且对设备运行状态进行全面掌握，保证良好的业务能力和安全意识，这样才能确保电气倒闸操作的合理性和实际效果。本文就对于操作中应该注意的一些问题和要点进行了分析和探究。
　　一、电力设备倒闸操作原则及程序
　　1.操作的原则
　　在进行倒闸操作时，要对于误操作进行严格地重视，并且严格依据相关的规范流程来进行操作。《电业安全工作规程》对于相应的操作提出了严格的要求，在实际执行的过程中，要严格依据相关的技术规范和操作顺序来进行操作。在停电拉闸操作上，要对断路器、负荷侧隔离开关、母线侧隔离开关进行依次操作，在送点合闸操作上，则要对母线侧隔离开关进行依次操作、负荷侧隔离开关、断路器进行依次操作。在实际操作中，要严格禁止在带负荷状态下对于隔离开关进行操作，这也是整个操作中的重要安全原则，这是保障设备、人身安全，对事故范围进行缩小的必要前提。
　　2.操作程序
　　在进行操作票执行的过程中，要在接受到任务之后，对于人物进行确定，并对于图板进行比对，再对操作票进行填写，并做好审核。操作前，也要对于可能出现的故障和事故进行提前分析，对操作过程进行相应的模拟。在完成模拟和前期分析之后，对于安全工具进准备，并做好对设备的编号名称的全面核对。在设备状态检查的过程中，要确保检查全面，并且经过确认无误。在操作实施的过程中，要对设备状态进行实时地检查，并对操作进行汇报，最终进行相应的记录。另外，为了避免出现操作失误，在进行高压电气设备操作上，要严格依据相关的操作规范进行操作，严格禁止带负荷拉合带地线合闸、隔离开关、误入带电间隔、带电挂地线、误拉合断路器等操作。
　　二、倒闸操作命令的类型
　　单项操作令、综合操作令以及逐项操作令是现阶段倒闸操作中的几个主要操作命令类型。单项操作令中涉及具体一个单位，对其发布一项具体操作令，在完成操作之后，需要现场进行汇报。综合操作令中涉及具体一个单位，对其发布操作任务，再进行操作，再调度员确认运行后，再进行执行，操作之后要进行汇报。逐项操作令则是指对于操作令进行逐项地下发，在接收到操作令时，依据顺序来进行执行。逐项操作令一般针对多个单位进行调度，调度人员要提前对操作票进行填写，再进行逐项下发命令，在逐项操作中，对于进度进行及时汇报。
　　三、倒闸操作具体内容及注意问题
　　第一，在进行倒闸操作之前，要对于内容、时间、单位、停电范围以及检修运行的方式进行检查。调度人员在进行调度管理的过程中，要最大限度地对于操作的正确性进行保障，确保操作行为经过全面的批准和审批，并且正确无误。
　　第二，提高操作的规范性。在进行具体操作的过程中，要提前对操作票进行指定，并且在具体信息填写的过程中，对于现场、电网运行方式、以及检修单进行填写，并依据范围进行对账。在填写过程中，要保障规范、标准，并且文字填写准确清洗，不存在修改。在设备内容填写上，要准确填写编号与名词，严格禁止先执行后进行操作票填写的行为。在对操作票进行填写之前，也要对具体接线方式、无功出力、有功出力、电压、潮流分布、电网稳定、通信及调度自动化等方面的影响进行分析。如果操作会对调度管辖范围外产生影响，那么需要对相关单位提前通知，确保不会造成不必要的损失。在进行操作时，也要确保相应装置正常运作和配合，变压器接地方式规范，停送电操作规范。
　　第三，提高操作的完整性。为了确保操作的科学性和有消息，必须要提高操作的完整性。一个标准的操作行为，需要由调度人员进行知会，并且知会的过程中，对于复诵、录音记录和监护制度等进行严格地执行。在实际调度操作过程中，要进行相应地复颂，对于操作指令和现场运行人员汇报执行操作要进行相应地重复，避免由于交待不清所引发的误操作行为。在进行操作的过程中，要对于操作人员、操作时间、发令内容时间以及完成时间等信息进行全面记录，并且保证操作全过程都进行录音。保障录音工作的有效开展，可以确保工作开展的严谨性，确保调度工作的纪律性，这也便于后期对于问题进行整改解决。对于命令下达出现错误的情况时，现场监护人员要及时进行纠正和提出。在完成操作后，监护人员要对于操作票进行严格检查，确保不存在疏漏。在对操作票执行过程中，要严格依据其操作内容进行逐项操作，不可并项、漏项、私自跳项和添项，并且也严格禁止仅依靠记忆和经验，不按照操作票进行操作。对于临时问题需要对操作变更时，则需要与值班长进行具体沟通，确保同意之后，才能进行下一步操作。
　　第四，提高操作可靠性。在进行操作的过程中，要充分地对调度系统进行应用，对于电压、潮流等变化情况进行实时监测，这样可以有效地提高操作的正确性，确保操作与实际情况保持一致。在操作过程中，也要对于电网接线是否正确加以重视和考虑，并且关注对用电用户其本身用电质量与可靠性的保证。在操作中，也要提前对可能出现的事故和风险隐患进行分析，提前进行应对预案的制定。在倒闸操作执行中，要保证其操作时间的合理安排，要尽可能避让负荷高峰、交接班时间以及特殊气候，并且尽可能选择复合较低的情况下进行操作。在交接班时进行操作，则需要在操作完毕之后才运行进行交接班。在实际操作中，为了确保操作的可靠性，减少安全问题，必须要对于相关规章制度进行全面遵守和严格执行，精心、认真地参与操作和调度执行。
　　四、倒闸操作问题分析
　　在完成断路器的断开操作之后，需要对于误操作行为进行有效地控制。对于线路停电的断路器断开处理完成之后，要先对于负荷侧隔离开关进行操作，保证规范的操作顺序。在“假分闸”和“拒分”是较为常见的故障现象和误操作现象之一，这时需要对于带负荷操作行为进行禁止。如果断路器没有完全断开的情况下，进行对负荷侧隔离开关的操作，那么可以确保断路器保护范围内出现弧光短路，这时断路器会出现跳闸的情况，这样可以实现对故障的有效切除，同时也实现了对事故范围的有效控制。如果先进行母线侧隔离开关的操作，那么就会导致断路器保护范围外出现弧光短路，这在电流互感器中，没有故障电流通过，从而不会引发线路断路器的保护动作，这样就不会出现断路器的跳闸行为，从而导致事故范围很难得到有效控制。在进行送电操作的过程中，需要先合母线侧隔离开关，再合负荷侧隔离开关，最后合断路器。这种操作主要是为了提高后期检修的便捷性和安全性，在出现误操作事故时，只需要对于负荷侧隔离开关进行检修，就可以达到解决故障的目的。如果对于母线侧隔离开关进行检修，那么就需要对母线进行停用，这也就会对停电面积造成影响。
　　总而言之，对于当前电网运行来说，保障稳定、安全、可靠是重要的电网运行管理目标，同时也是确保供电服务质量和效果，确保电力安全生产的必要前提。在实际电力企业内部展开相关安装、检修、调整、事故处理等工作的过程中，要对于电气倒闸操作进行规范地管理，提高工作执行的规范性。值班管理人员要对于设备的运行状态进行充分了解，并且严格依据相关倒闸操作的具体规范和规定制度，对于操作过程予以高度重视，确保安全、可靠、标准、规范地进行操作，切实地保障电网稳定运行和电力生产安全开展。

三相四线制低压配电TN系统接地方式

下面就常见的三相四线制低压配电的TN系统和TT系统来阐述。
以下接地系统是根据采用IEC标准的国家标准GB / T 16895. 1 - 2008 / IEC 60364 - 1：2005《低压电气装置第1部分：基本原则、一般特性评估和定义》来定义的。

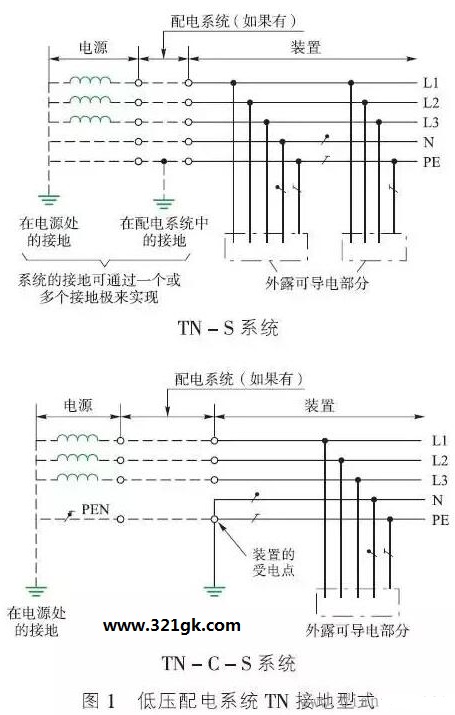

常见低压配电系统TN接地型式（如图1所示）

对于图1所示的TN系统而言，按照执行没什么问题，以图2的铠装电缆金属外皮在进出建筑物处接地的图表达比较清楚。
