电力系统变电站设备状态检修分析电力系统接线方式

随着社会经济的发展和电网建设的不断推进，人们对于电力系统的稳定、可靠以及安全运行的要求也越来越高。电力系统中变电站设备的运行状态对于变电站系统的运行以及电力系统的稳定运行都有着重要的影响作用，对电力系统变电站设备实施状态检修，以保障电力供应和电力系统的稳定运行，不仅具有重要的作用意义，也有很大的必要性。电力系统的运行设备如果出现运行状态的问题，不仅会导致电力系统的设备出现问题，也对于电力系统的正常运行和电力供应的稳定都会造成很大的影响，严重情况下甚至会威胁到人们的正常生活。电力系统中变电站是进行电力资源供应以及电力系统正常运行的重要系统部分，负责电力系统的配电以及输电供应等，对于电力系统的稳定运行有着重要的作用，尽心电力变电站设备的状态检修是一种事先进行电力系统运行故障排除的重要措施，对于电力事业的发展有着重要的推动作用。
　　1、电力变电站设备状态检修的意义
　　对于电力系统变电站设备实施状态检修是保证电力系统运行稳定的重要措施，随着电力系统发展要求的提高，电力系统运行设备状态检修的早期定期检修形式的要求和检修理念已经不能满足电力系统发展的的需求。对于电力变电站设备的状态检修在现在是建立在对于电力系统变电站设备运行的基础上的，它是根据电力系统运行监测系统对于电力设备运行情况的监测数据以及信息等，对于电力运行系统中的设备运行状态以及运行情况进行检修的。现代条件下的电力系统变电站设备状态检修多是运用现代信息技术完成的，在电力系统设备运行过程中进行电力系统设备运行状态的检修不仅可以及时的对于电力系统运行中存在的故障以及设备问题进行检修恢复，还一定程度上对于早期对于电力系统设备定期检修中存在的盲目性和对于电力系统设备检修中的资金投入的控制，提高电力系统设备运行的稳定性，增加电力系统设备的使用寿命。进行电力系统设备的检修过程中，首先是根据电力设备检修时运行的实际情况进行检修实施的，同时还应该考虑对于电力供应稳定性的保障，尤其是在电力系统中新技术和新设备的应用条件下对于电力系统运行的稳定性要求更加的高，而电力系统中变电站设备的性能已基本质量都随着现代经济技术的发展有很大提升，电力系统检修中的传统检修技术以及检修要求已经不能满足电力系统运行的要求，因此进行电力系统变电站设备的状态检修就显得十分必要。
　　2、电力系统变电站设备状态检修原则
　　电力系统变电站设备的状态检修原则主要是针对电力系统变电站设备的状态检修的具体实施过程要求的。进行电力系统变电站设备的状态检修时应该依据需要进行检修的地方进行检修，进行检修的电力系统变电站设备一定要修好，进行电力系统变电站设备的状态检修过程中注意根据电力系统变电站的故障具体情况进行检修的具体分析和实施。对于电力系统中那些最新引进的电力系统设备在引进安装时就最好做好相应的状态检修设置，配备相应的电力系统监测和维修设备或者系统，并根据已经安装应用状态检修系统的电力系统设备的检修应用情况进行实时的推广。在进行电力系统变电站设备的状态检修系统安装或者设置时，对于那种电力系统设备故障较小，但是处于电力系统重要地区的设备系统的电力检修装置应尽量注意对于设备质量的控制，要保证使用检修设备的质量，根据电力系统投资资金情况进行检修设备的使用和安装，在使用期间应注意及时进行电力系统变电站设备检修设备的定期检修。
　　3、电力系统变电站设备状态检修系统
　　电力系统变电站设备的状态检修是根据电力系统中变电站设备运行故障修复以及运行故障排除等设置的一个系统部分。现在电力系统中对于变电站设备的状态检修和维护等都是通过电力系统变电站设备的状态检修系统中的自动检测、修复以及控制等实现的。在电力系统中，对于电力系统设备的状态检修主要就是依照电力系统中电力设备检修系统对于电力系统运行状态或者运行故障的各种监测数据，判断出电力系统中电力设备的运行状态以及故障隐患等并进行检修，从而实现电力系统的安全稳定运行。电力系统的电力设备的状态检修主要是通过自动对电力设备运行状态的监测具体情况制定出一系列的检修计划或者检修实施方案进行电力系统中电力设备的状态检修。在电力系统中进行电力使用设备的状态检修不仅对于电力系统中的电力设备的故障尽心及时排除，还可以避免由于失修等原因造成对于电力设备或者电力系统的正常或者稳定运行的不利影响。电力系统中电力设备或者变电站设备的状态检修系统是一个相对较为系统性的工程部分，电力系统中电力设备或者变电站设备的状态检修的核心系统主要是负责对于电力设备或者变电站设备的故障诊断或者运行状态的监测，这也是电力系统电力设备的状态监测系统中最重要的功能部分。
　　4、电力系统变电站设备的状态检修操作
　　在电力系统中，对于变电站设备的状态检修实施其实也就是对于电力系统中变电站设备的监测以及监控实施。电力系统中变电站设备的状态检修的实现是通过电力系统的在线监测技术实现对于电力系统设备的状态的实时检修的。电力系统中，电力设备的在线监测技术随着社会经济的发展，也有了一定的进步和发展，这对于电力系统中变电站设备的状态检修或者说是变电站设备的监测维护等具有一定的技术支撑。在电力系统中，对于电力变电站设备的状态检修过程其实也就是对于电力系统中变电站的变压器和隔离开关部分的运行状态的检测和故障维护。
　　4.1 变电站变压器的状态检修和维护
　　电力系统中，对于变电站来讲最主要的变电站设备就是变压器，变电站中的变压器是电力供应系统和配电系统的重要连接点，在接受供电系统输送的电力资源的同时进行配电压的转换然后负责向电力用户进行电力资源的输送，变电站中的变压器是整个电力系统中重要的一部分，对于电力系统以及变电站站的稳定运行有着重要的影响作用，尤其是变电站变压器的运行状态的好坏直接影响整个电力系统是否稳定运行。随着电力事业的发展电力技术的进步，变电站的运行功能以及影响也更加大，变电站系统或者变电站设备出现运行故障对于整个电力系统运行以及电力用户的生活将会造成更大的影响，所以实现对于变电站中变压器的运行状态的检修就具有十分重要的作用和意义。实现对于电力系统中变电站变压器运行状态的检修是使用在线检测技术的基础上进行的，也是电力系统中进行变电站变压器运行监测中的常用技术。它通过对于电力系统的变电站变压器的运行状态的连续性监测，及时的发现电力系统中变电站变压器的运行故障或者隐患等，通过自动修复或者一些其他的保护措施，实现对于电力系统稳定运行的保障。
　　4.2 变电站隔离开关的状态检修
　　在电力系统中，变电站部分的隔离开关是对变电站运行过程中突发故障情况下对于变电站设备以及电力系统运行的一种保护设置。一般情况下，变电站的隔离开关在实际运行中经常出现的电力故障主要是由于隔离开关的电流过大造成接触面过热或者由于接触不良出现的隔离开关的运行故障等。其中，隔离开关的载流过大引起接触面过热情况的出现多是由于隔离开关的自身特征和电力系统设计的局限性等原因，加上隔离开关的接触环节的过多，从而导致的接触不良情况，而接触不良多是由于设备制造或者安装工艺等引起的。
　　总之，对于电力系统中的变电站设备进行状态检修不仅是对于电力系统运行稳定性的一种监测控制，通过对于电力系统运行状态的检测或者故障的修复，保障电力系统运行的稳定，一定程度上还是对于西时期电力事业以及电力技术发展需求的一种重要体现，一定程度上对于人们生活质量以及生活水平的提高有着积极的作用。

电力系统接线方式

（发电厂的主接线，变电所的主接线和电力网的主接线）；电力网的主接线方式按照供电可靠性分为无备用接线和有备用接线，前者具有接线简单、投资少、运行维护方便和适合于电压等级较低的配电网等优点，但是存在供电可靠性低，线路较长时会导致末端电压偏低，而且不适合于一级负荷所占比例比较大大的场合等缺点，后者具有接线简单、运行方便、供电可靠性高等优点，但是设备投资大，运行调度可能会很复杂，也可能会导致某些线路过负荷使负荷节点电压降低，不能满足电压质量的要求。
　　接线方式:有备用接线和无备用接线。
　　有备用接线优点：提高供电可靠性，电压质量高。缺点：不够经济。
　　无备用接线优点：简单，经济，运行方便。缺点：供电可靠性差。
        1、供电系统接线方式的要求
        1.1 供电可靠。针对不同类别的电力负荷应采取不同的接线方式，以保证各类负荷不同的可靠性要求。在设计时，不考虑双重事故，不可因片面地强调供电可靠而造成不应有的浪费。
        1.2 操作万便、运行灵活。供电系统的接线方式应当简化接线，减少供电层次和操作程序，使系统运行灵活、切换方便，有利于正常运行和发生故障时的操作与检修。
        1.3 经济合理。在满足用户要求的前提下，接线方式应力求简单，以减少设备投资和运行费用。
        1.4 便于发展。接线方式应方便供电系统未来的发展，同时亦能适应分期建设的需要。
        2、供电系统的接线方式
        供电系统的接线方式有三种基本类型：放射式、干线式、环式。
        2.1 放射式。放射式接线是指从变电所母线向各用户分别引出专用线路，直接向用户供电，线路上不连接其他用电设备。放射式接线的优点是供电线路相互独立，线路运行互不影响，任一线路发生故障时，都不影响其他线路的正常运行，操作维护方便；继电保护简单，易于实现自动化。缺点是电源出线回路多，设备用量大，投资大。放射式可分为单回路放射式和双回路放射式两种形式，如图1所示。单回路放射式接线只有一个电源，供电可靠性低；双回路放射式接线有两个电源，供电可靠性高。双回路放射式接线中的母线分段隔离开关QS也可换成断路器，以实现自动切换，提高供电可靠性。

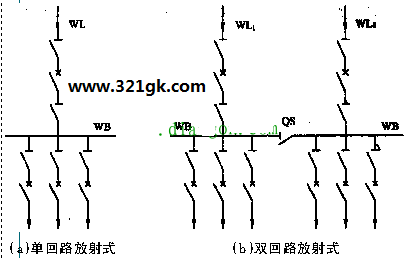

        图1 放射式接线
        2.2 干线式。干线式接线是指从变电所母线引出一回供电干线，沿着干线分接一般不超过5个用户。干线式接线的优点是电源出线回路少，供电线路总长度短，有色金属和配电设备的用量较少，投资较小。缺点是供电可靠性不高，干线故障或检修将导致全部用户断电。干线式可分为单回路干线式和双回路干线式两种形式，如图2所示。双回路干线式有两路电源互为备用，其可靠性高于单回路干线式。
        2.3 环式。环式接线是指两个及以上的用户，彼此联络后共同由两路电源供电，如图3所示。环式接线其实是干线式接线的改进，两路干线式线路连接起来就构成环式线路。环式接线的优点是设备用量较少，投资较小；各电源线路的途径不同，不易发生故障，供电可靠性高；运行灵活。缺点是故障时经过线路切换，部分用户的供电线路变长，电压损失增大；两回线路的导线截面均应按故障时负担环网全部负荷考虑，有色金属消耗量较大。
        环式接线有开环运行和闭环运行两种运行方式。开环运行是将环路中用户之间的联络线断开，两路电源各带一部分负荷运行，闭环运行是将环路中用户之间的联络钱接通，各用户由两路电源共同供电。闭环运行时的继电保护装置较为复杂，一般多采用开环运行方式。开环点的选择原则是：正常运行时，两路干线负担的容量尽可能接近，所用导线截面相同；或者将开环点设在较重要的负荷处，并在开环断路器上配备自动装置。

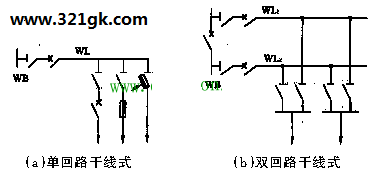

图2 干线式接线
根据对供电可靠性的要求，供电系统的接线方式也可以分成无备用系统接线和有备用系统接线两大类。单回路放射式、单回路干线式都属于无备用系统接线；双回路放射式、双回路干线式、环式都属于有备用系统接线。无备用系统接线的一般特点是接线简单、运行方便、供电可靠性不高，主要用于三类负荷和部分次要的二类负荷的供电：有备用系统接线的一般特点是设备多、投资大、供电可靠性高，主要用于一类负荷和重要的二类负荷的供电。

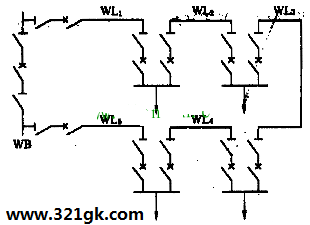

图3 环式接线
