TN方式供电系统特点供电系统有几种?供电系统怎么接地

时间:2017-03-08 08:38来源:未知作者:admin 点击: 次

TN方式供电系统特点-供电系统有几种?供电系统怎么接地

这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。它的特点如下。

1.一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

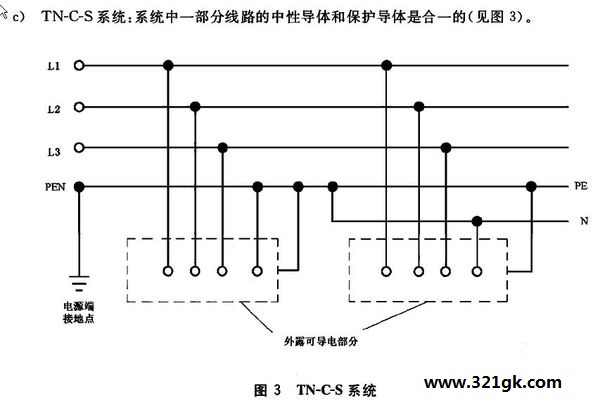

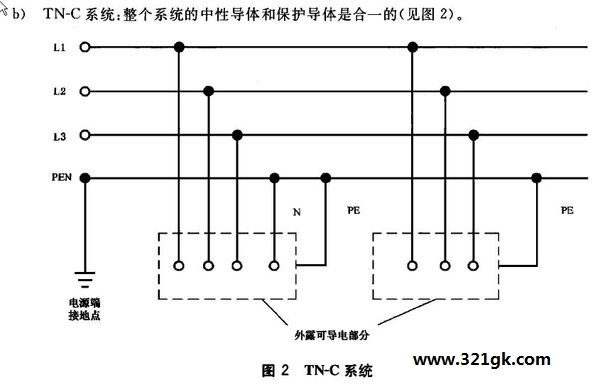

2.TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。TN系统根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。

供电系统有几种?供电系统怎么接地

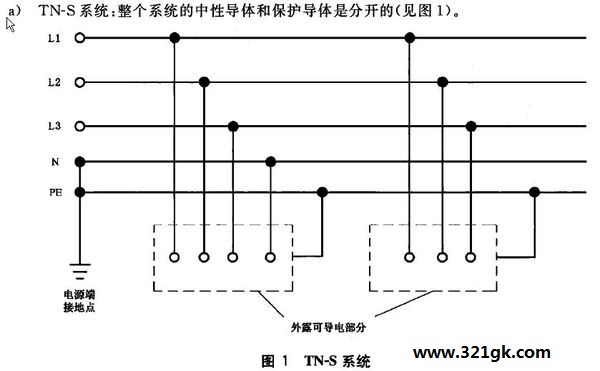

现在新建的住宅小区都采用TN-S接地方式，与防雷接地共用接地装置，并设置总等电位联接箱。

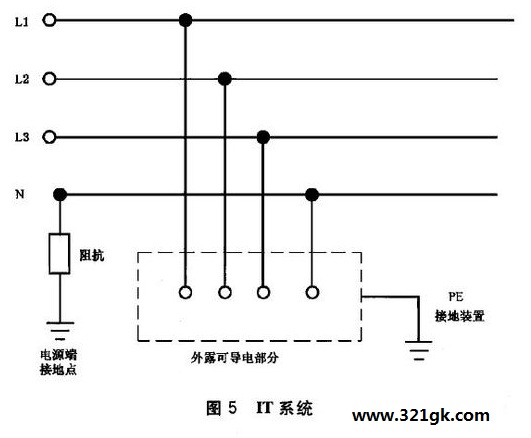

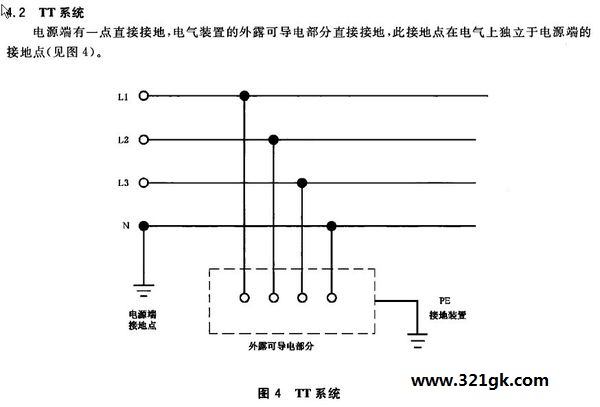

下面是各种接地方式。
