电气控制电路回路标号原则电气控制回路布线技巧

电气控制电路图中用来表示各回路种类、特征的文字和数字标号统称回路标号。其用途为便于接线和查线。
    电气控制回路标号的一般原则：
    ①回路标号按照“等电位”原则进行标注。等电位的原则是指电路中连接在一点上的所有导线具有同一电位而标注相同的回路称号。
    ②由电气设备的线圈、绕组、电阻、电容、各类开关、触点等电气元件分隔开的线段，应视为不同的线段，标注不同的回路标号。
    ③在一般情况下，回路标号由三位或三位以下的数字组成。以个位代表相别，如三相交流电路的相别分别用1、2、3；以个位奇偶数区别回路的极性，如直流回路的正极侧用奇数，负极侧用偶数。以标号中的十位数字的顺序区分电路中的不同线段。以标号中的百位数字来区分不同供电电源的电路。如直流电路中A电源的正、负极电路标号用“101”和“102”表示，B电源的正、负极电路标号用“201”和“202”表示。电路中若共用同一个电源。则百位数字可以省略。当要表明电路中的相别或某些主要特征时，可在数字标号的前面或后面增注文字符号，文字符号用大写字母，并与数字标号并列。

电气控制回路布线技巧

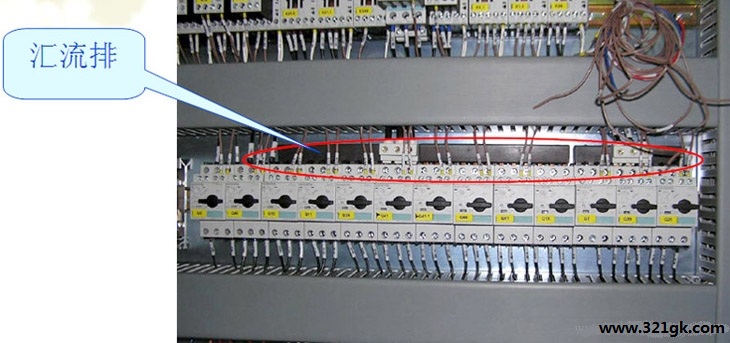

母线的选取:

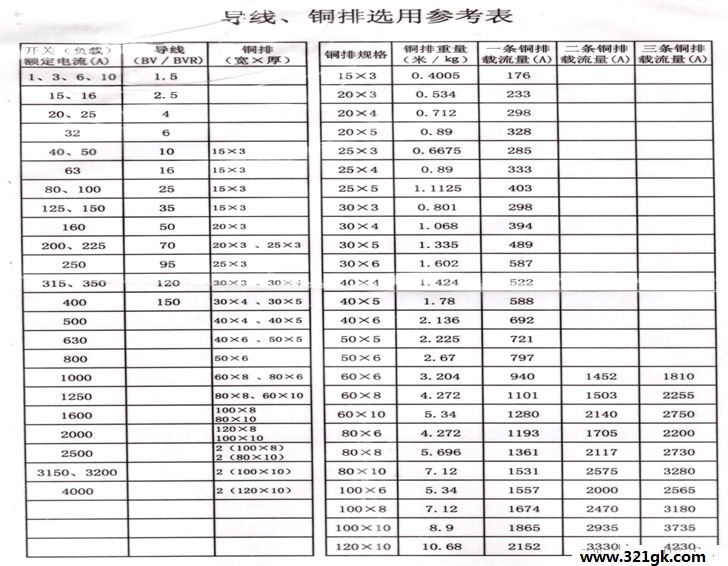

　　一次配线应尽量选用矩形铜母排，当用矩形母排难以加工时或电流小于等于100A 可选用绝缘导线。接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2；

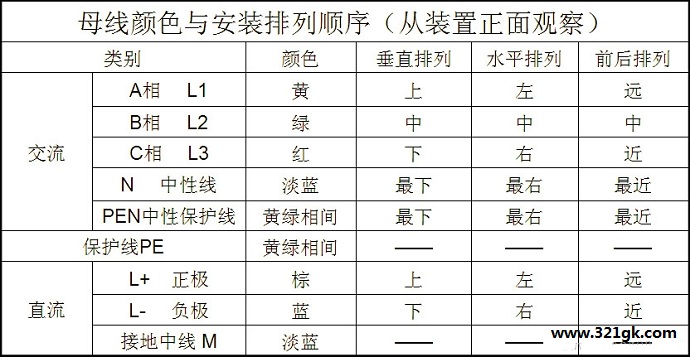

母线的颜色及排列：

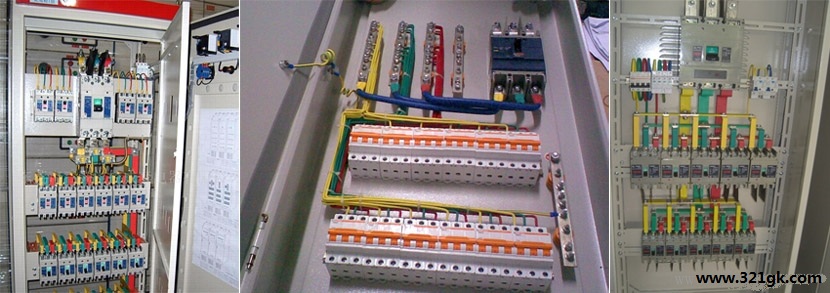

电气控制柜线路系统实拍：

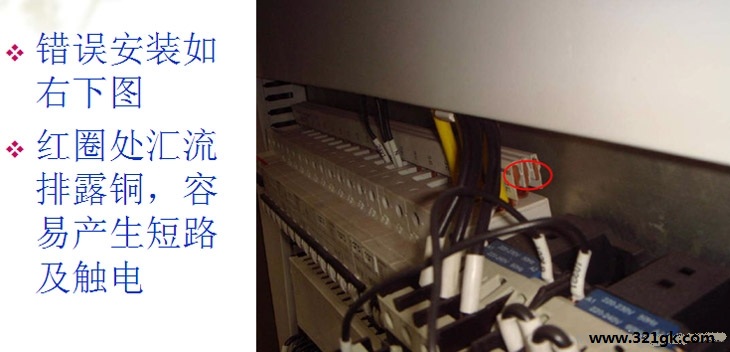

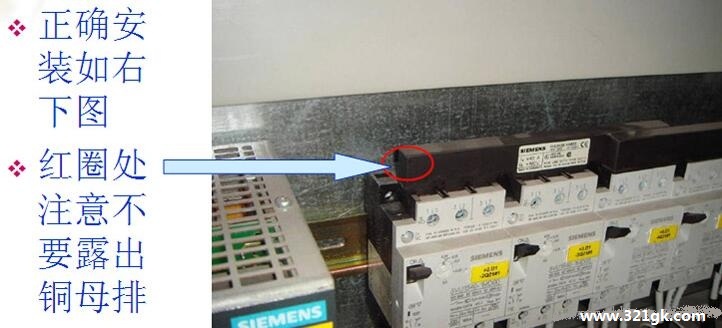

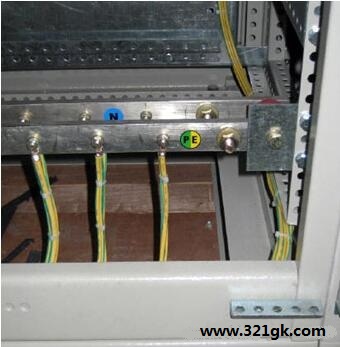

接地母排与接地端子：
